640x512 / 12μm LWIR 열 모듈 비냉각식 다중 표준 인터페이스
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 / 12μm | NETD | <40mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 25.4x25.4x14.1mm |
| 온도 범위 | -20℃~+150℃ (맞춤형) | 온도 정확도 | ±3℃ 또는 ±3% |
| 하이 라이트 | 640x512 LWIR 열 모듈,다중 표준 LWIR 열 모듈 |
||
제품 설명

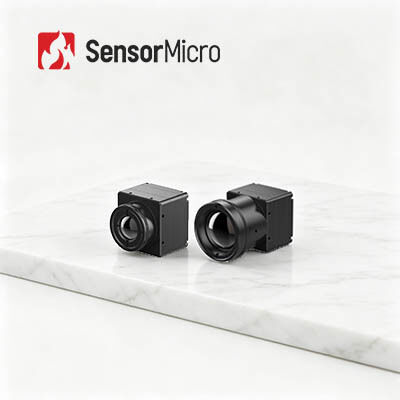

COIN612/R 적외선 센서 모듈
열화상 카메라, 적외선 카메라에 통합된 LWIR 640X512 / 12μm 비냉각 적외선 모듈
제품 설명
COIN612/R 적외선 열화상 카메라 모듈은 최첨단 12μm VOx 마이크로볼로미터 기술을 채택하고 640x512 웨이퍼 레벨 패키지(WLP) 적외선 열 감지기를 통합합니다.정확한 시각화와 선명한 이미지 프레젠테이션, 컴팩트한 크기 및 저렴한 비용이 특징입니다.
COIN612/R 열화상 카메라 코어에는 -20℃~550의 측정 범위를 가진 선택적인 열화상 기능이 있습니다.적외선 방사 측정은 온도 필드 측정에서 열전대보다 더 정확하고 신뢰할 수 있는 결과를 도출합니다.
완전히 최적화된 구조, 낮은 전력 소비 및 다양한 표준 인터페이스 덕분에 COIN612 적외선 카메라 모듈은 고객에게 몇 가지 표준 구성을 제공할 수 있습니다.또한 고객의 요구 사항을 충족시키기 위해 일부 맞춤형 OEM 솔루션을 사용할 수 있습니다.무인항공기(UAV), 드론, 경찰 및 소방대와 같은 다양한 종류의 장치에 쉽게 통합됩니다.
주요 특징
- 선명하고 선명한 열화상 프레젠테이션
- 정확한 온도 측정
- 다양한 성공적인 통합 솔루션
- 쉬운 통합을 위한 다중 표준 인터페이스
제품 상세 사항
| 모델 | 코인612/R |
| IR 감지기 성능 | |
| 해결 | 640x512 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <40mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
| 시작 시간 | <3초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 원시/YUV/BT656 |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 전자식 확대 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 디스플레이 | 블랙 핫/화이트 핫/의사 색상 |
| 이미지 방향 | 수평으로 |
| 이미지 알고리즘 | NUC/AGC/IDE/DNR |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30핀_HRS |
| 통신 모드 | RS232-TTL, 115200bps |
| 전원 전압 | 3.5~5.5V |
| 일반적인 전력 소비 | <0.75W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 측정 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확도 | ±3°C 또는 ±3%(최대값 취) |
| SDK | ARM/Windows/Linux SDK 지원, 전체 화면 열화상 |
| 물리적 특성 | |
| 치수(mm) | 25.4x25.4x14.1(셔터 포함) |
| 무게 | 모듈: 13g±0.5g(셔터 포함) 모듈+8.8mm 렌즈: 22.4g±0.5g 모듈+13mm 렌즈: 41g±0.5g 모듈+19mm 렌즈: 43.9g±0.5g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -45°C ~ +85°C |
| 습기 | 5%~95%, 비응축 |
| 진동 | 무작위 진동 5.35grms, 3축 |
| 충격 | 1/2 사인파, 40g/11ms, 3축 6방향 |
| 광학 | |
| 옵션 렌즈 | 고정 초점 무열: 8.8mm/13mm/19mm |
산업 응용
COIN612/R 비냉각식 VOx LWIR 적외선 센서 모듈은 열화상, 보안 및 모니터링, 옥외, 소방 및 구조, AIoT, 지능형 하드웨어, UAV 페이로드, ADAS 등에 널리 사용됩니다.
명예 및 인증서
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선과 열에너지를 이용하여 물체에 대한 정보를 수집하는 일종의 방법입니다.물체와 배경 환경 사이의 복사 차이와 물체 자체의 각 부분의 복사 차이에 따라 적외선 열화상은 장면의 각 부분의 복사 변동을 보여줄 수 있으므로 장면의 특성을 보여줍니다.
2. 적외선 열화상 카메라의 장점은 무엇입니까?
---완전한 어둠을 꿰뚫어보십시오.
--- 위장 신분;
---장거리 감지;
---열 분포 감지;
---비접촉 온도 측정;
--- 직업 인식
3. 적외선 열화상 기술의 응용 분야는 무엇입니까?
온도 측정 및 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다.이 두 가지 기술을 기반으로 개발된 제품은 전력, 보안 및 모니터링, 산업 제조, 과학 연구, 의료 및 기타 전통적인 분야에서 널리 사용됩니다.
