T2SL 통합 듀어 쿨러 어셈블리 듀얼 밴드 냉각 IR 감지기
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 320x256 | 픽셀 피치 | 30μm |
---|---|---|---|
안정적인 전력 소비 | <9W | NETD | ≤20mK (MW); ≤20mK(MW); ≤25mK (LW) ≤25mK(LW) |
스펙트럼 범위 | 3.7~4.8μm(MW); 7.7~9.5μm(LW) | 크기 | 142x58.5x71mm |
하이 라이트 | T2SL 통합 듀어 쿨러 어셈블리,T2SL 냉각 IR 감지기,RoHS 통합 듀어 쿨러 어셈블리 |
320x256 / 30µm MWIR/LWIR 이중 대역 냉각 GST 적외선 적외선 감지기

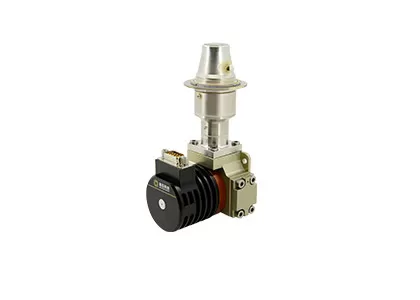

C330S 이중 대역 냉각 적외선 감지기는 Global Sensor Technology의 세계 최고의 T2SL 기술을 기반으로 합니다.중파 및 장파 적외선 복사를 수신하는 단일 320x256 / 30µm FPA와 FPA에 진공 초저온 작업 환경을 제공하는 듀어 어셈블리와 듀어 어셈블리 내부의 온도를 냉각시키는 저온 냉각기로 구성됩니다.
어레이의 각 320x256 픽셀은 장치의 바이어스 전압을 변경하여 MWIR 감도 모드와 LWIR 감도 모드 간에 전환할 수 있어 두 대역 간의 공간적 일관성을 보장합니다.두 밴드의 이미지/비디오를 단일 프레임 기간 내에 캡처 및 출력할 수 있어 밴드 간의 시간적 일관성을 최적화할 수 있습니다.두 대역의 프레임 주파수는 고속으로 움직이는 표적을 모니터링하기 위해 최대 100Hz가 될 수 있습니다.
- 해상도: 320x256
- 픽셀 피치: 30μm
- MW/LW 듀얼 밴드 이미징
- 고감도
- 우수한 불균일성
모델 | C330S 중파장 적외선/경적외선 |
재료 | T2SL |
해결 | 320x256 |
픽셀 피치 | 30μm |
스펙트럼 범위 | MW: 3.7μm~4.8μm LW: 7.7μm~9.5μm |
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 |
충전 용량 | MW: 8.9Me-/3Me- LW: 21Me- |
다이나믹 레인지 | MW: ≥76dB LW: ≥80dB |
출력 수 | 2 또는 8;출력당 최대 12Mpixel/s |
NETD | MW≤20mK LW≤25mK |
유효 픽셀 비율 | ≥99.0% |
응답 불균일 | ≤8% |
냉동기 유형 | RS058 |
꾸준한 전력 소비 | <9W |
최대 전력 소비 | <18W |
전원 공급 장치 | 24V DC |
냉각 시간 | <8분 |
무게 | ≤600g |
치수(mm) | 142x58.5x71 |
작동 온도 | -45°C ~ +71°C |
C330S MW/LW 적외선 감지기는 원격 모니터링 시스템, 비행 비전 강화 시스템, 다중 센서 탑재량 등 많은 분야에서 널리 사용됩니다.
1. 적절한 적외선 감지기 해상도를 선택하는 방법은 무엇입니까?
제품의 실제 요구 사항과 응용 프로그램에 따라 다르며 가격도 고려해야 할 요소입니다.이미지 품질이 높지 않은 경우 120x90, 256x192, 400x300과 같이 해상도가 낮은 적외선 감지기를 선택할 수 있습니다.원격 모니터링과 같은 특별한 목적을 위해 매우 선명한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 감지기를 선택할 수 있습니다.
2. 열화상 이미지에 적합한 유사 색상을 선택하는 방법은 무엇입니까?
- 회색 흰색은 온도차가 작은 대상에 더 적합합니다.
- 문제점을 찾아야 하는 장면에는 빨간색과 파란색이 더 적합합니다.
- 아이언 레드는 전력 산업의 표준 색상 팔레트입니다.
참고: 어떤 팔레트를 선택하든 열 온도는 전혀 변경되지 않습니다.
3.적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까?
- 표준 렌즈는 적절한 거리로 일반 목표물을 만날 수 있습니다.
- 망원렌즈의 경우 상대적으로 작고 멀리서 봐야 하는 타겟에 적합
- 가까운 거리에서 사물을 자세히 보려면 광각 렌즈가 좋습니다.
- 매크로 렌즈는 칩 회로와 같이 근거리에서 매우 작은 대상을 보기 위한 것입니다.
