비접촉 가스 누출 감지를 위한 MWIR 냉각 적외선 카메라 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 320x256 / 30μm | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
---|---|---|---|
NETD | ≤15mK | 프레임 속도 | 30Hz |
제품 치수 | 155x67x80mm | 제품 중량 | ≤900g |
하이 라이트 | 15mK 적외선 카메라 모듈,900g 적외선 카메라 모듈 |

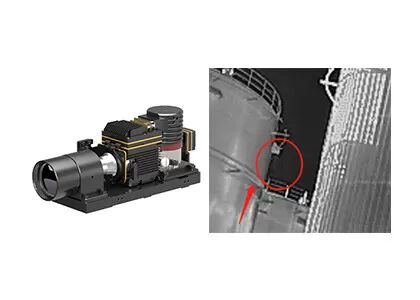

GST 320x256 / 30μm은 비접촉 가스 누설 검지를 위한 적외선 카메라 모듈을 냉각시켰습니다

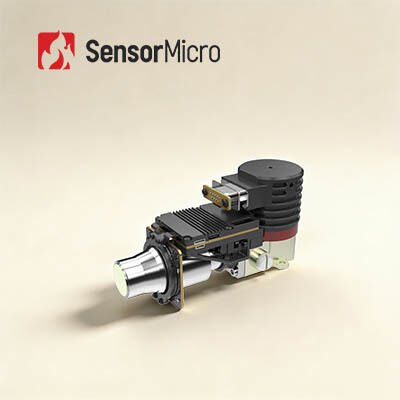

GAS330은 특별히 가스 누설 검지를 위해 설계된 냉각된 적외선열 이미징 모듈입니다. 그것은 어떠한 시스템도 차단하는 필요 없이 자동적으로 정확하게 그리고 안전하게 2,3 초에 많은 산업용 가스의 가스 누출을 발견할 수 있습니다.
GAS330 적외선 가스 누출 검출 카메라는 320x256 / 30μm 냉각된 MWIR 적외선 검출기를 사용합니다. 그것은 사찰 요원의 안전을 보장하기 위해, 접근하기가 어려운 위험지역 또는 분야에서 비콘택 측정보다 유리합니다.
석유화학 공업에서 이 적외선열 이미지 처리 기술을 이용하여, 안전 생산, 환경 보호 감독과 비용절감은 보증될 수 있습니다.
- 결의안 : 320x256
- 화소 피치 : 30 um
- NETD≤15mK, 고감도
- 스펙트럼 응답 : 3.2um±0.1um~3.5um±0.1um
- 다른 요구조건을 기반으로 주문형인 파장
- 쉽게 DVP/CameraLink 인터페이스와 통합합니다
모델 | GAS330 |
ir 디텍터 성능 | |
결의안 | 320x256 |
화소 피치 | 30μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm MW |
냉각 시간 (20' C) | ≤8min |
NETD (20' C) | ≤15mK |
영상 처리 | |
프레임 속도 | 30Hz |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | ×1/×2/×4 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC / AGC / IDE |
전기 규격서 | |
표준 외부인터페이스 | J30JZ 25 핀 |
아나로그 비디오 | PAL |
디지털 영상 | 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력 |
외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
통신 | RS422, 115200bps |
전원 공급기 | 20~28VDC |
파워 안정화 소비 | 12W |
차원 (밀리미터) | 155×67×80 |
중량 | ≤900g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
광학렌즈 | |
선택적인 렌즈 | 고정된 줌 : 23 밀리미터 / F1.5 ; 55 mm/F1.5 |
GAS330 가스 누출 감지 열 이미징 카메라는 보이지 않는 VOC (휘발성 유기 화합물)과 다음과 같은 감지 가스 누출을 바이시우얼라이즈링 사용됩니다 : 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 기타 등등.
1.적외선 열 그래픽이 무엇입니까?
서모그래피는 대상면 온도 검출을 기반으로 한 비침습적인 진단 방법의 새롭고 효과적 기술입니다. 물체로부터 나온 적외선 (IR) 방사능은 온도 분포 맵의 모양으로 기록되고 시각화됩니다.
2. 적외선 열 그래픽은 무엇을 위해 사용될 수 있습니까?
적외선 열화상이 주택 점검을 수행하는데 사용될 수 있다고 구조적인 결함, 전기 고장, 기계적 결함, 사람들과 동물의와 더 훨씬 더 생리적 변화가 결정합니다.
3.적외선 열 그래픽의 장점이 무엇입니까?
비파괴시험을 위해, 인력과 장비 가치 하락을 감소시키면서, 그것은 작업 효율을 높이면서, 비축액을 초래하는 손상 없이 시험을 받도록 단순하고 대응에 빠릅니다.
의학 서모그래피를 위해, 이른 건강 상태 스크리닝을 위한 이상적인 도구인 신체, 방사능과 통증 없는 100% 금고에서 숨겨진 문제를 발견하는 것은 매우 효율적입니다.
