전기 동력 점검을 위한 드론 적외선 카메라 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 640x512 / 12μm | 전형적 NETD | ≤40mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 사이즈 | (9.1 밀리미터 렌즈로) 21x22.3x15.6 |
| 온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3C 또는 ±3% |
| 하이 라이트 | 12 um 드론 적외선 카메라 모듈,점검은 적외선 카메라 모듈을 윙윙거립니다 |
||
제품 설명

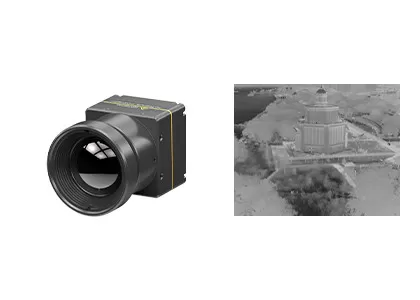

COIN612R는 열 카메라를 윙윙거립니다
전기 동력 점검을 위한 드론 적외선 카메라 모듈
제품 설명
COIN612R는 정찰기들을 위한 방사 분석 열 카메라이고, 넓게 공업 검사, 기술적 진단, 예측적 유지 관리 등의 장소에서 사용될 수 있습니다. 그것은 8에서부터 14μm까지 스펙트럼 범위와 비냉각 장파장 적외선 적외선 카메라입니다.
COIN612R 적외선 카메라 핵심은 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외열 검출기를 통합합니다. 그것은 날카롭고 바삭바삭한 이미지 표현, 소형 사이즈와 저비용에서 특징을 이룹니다. 이 열 카메라 모듈은 또한 산업적 온도측정을 위해 -20C~550 Ｃ로부터의 측정 범위와 선택적 테르모그래픽 기능을 가지고 있습니다.
그것은 특별히 예측적 유지 관리, 광기전성 검사, 환경 보호, 과학적 연구, 항공 촬영, 경찰 조사, 구호 & 구조, 산불 방지, 도시적 세이프티 기타 등등의 분야를 위해 개발됩니다.
주요 특징
- 미니 사이즈 : (9.1 밀리미터 렌즈로) 21x22.3x15.6
- 경량
- 전형적 NETD≤40mk
- 고급 품질 이미지
- 저 전력 소모
- 급격한 발달 & 통합
품질 규격
| 모델 | COIN612/R |
| ir 디텍터 성능 | |
| 기밀 자료 | 산화 바나듐 |
| 결의안 | 640×512 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8μm ~14μm |
| 전형적 NETD | ≤40mK |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 구동 시간 | 5s |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일률성 보정 (NUC) 3D 소음 감소 (3DNR) 2D 소음 감소 (DNS) 동적 범위 압축 (DRC) 에지 강조 (EE) |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 (YUV 출력) |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 & 비디오 디스플레이 |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50Pin HRS : DF40C-50DP-0.4V(51), (남자인 HRS) |
| USB 확장 보드 | 타입-C |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/CMOS16/LVDS/USB2.0 |
| 공급 전압 | 4~5.5V |
| 전형적 소비 전력 | 0.9W |
| 온도측정 | |
| 작동 온도 범위 | -10C~+50C |
| 온도 측정 범위 | -20C~150C, 0C~550C (지원 확장 & 특화) |
| 온도 측정 정확도 | ±3C 또는 ±3%의 더 큽니다 |
| 지방 기온 측정 | 지원 최대, 출력 지방 기온의 최소이고 평균 가치 |
| SDK | 윈도우 / 리눅스 /는 무장합니다 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
| 물리적 특성 | |
| (밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) 25.4×25.4×27.4 (13 밀리미터 렌즈로) 25.4×25.4×39.5 (19 밀리미터 렌즈로) 25.4×25.4×38.3 |
| 중량 | (9.1 밀리미터 렌즈로) 27g±2g (13 밀리미터 렌즈로) 40g±2g (19 밀리미터 렌즈로) 41g±2g |
| 환경 적응 능력 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 증명서 | ROHS2.0/REACH |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 9.1 mm/13mm/19mm |
| 보호 수준 | IP67 평가 (전면) |
산업 적용
UAV를 위한 COIN612R 열 카메라는 전력 검사, 광기전성 검사, 환경 보호 탐지, 과학적 연구, 항공 촬영, 경찰 조사, 재난 구호 & 구조, 산불 방지, 도시적 안전 등을 위해 사용될 수 있습니다.
우리의 장점
FAQ
1.의사 색채가 무엇입니까?
사이비는 물들고 또한 허위 컬러를 불렀습니다, 물체의 열 분배가 적외선 열상 장비에 의해 시각적 픽처로 변환되고 밝기 신호 또는 의사 색채에서 모니터에 디스플레이될 수 있습니다. 그러므로 목표의 온도 분포는 획득될 수 있습니다. 쉽게 시각적으로 열화상을 분석하기 위해 사람들을 위해 그것을 더 쉬워지게 만들기 위해 그것은 차이를 온도에서 표현하는 허위 컬러를 사용하여 대표됩니다.
2. GST 열사진법 모듈은 얼마나 많은 의사 색채를 제공할 수 있습니까?
- 백색 가온
- 용암
- 철보
- 가열 철
- 의학적입니다
- 북극 지방
- Rainbow1
- Rainbow2
- 핫도그
- 백색 가온
