스냅샷 MWIR 냉각 광학 가스 이미징 열 모듈 320x256 30μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I |
---|---|---|---|
검출기 해상 | 320x256 | 화소 크기 | 30μm |
NETD | 10mK (F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 스냅샷 가스 이미징 열 모듈,MWIR 가스 이미징 열 모듈,가스 이미징 모듈 320x256 |

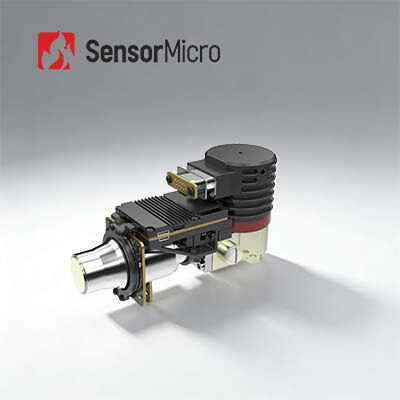

가스 누출 시각화를 위한 320x256 30μM MWIR 냉각 광학 가스 화상 진찰 열 단위
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로를 갖추고 있습니다.빠른 광학 가스 이미징 시스템 통합을 시작하기 어려운 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 보이지 않는 휘발성 유기 화합물(VOC) 누출을 빠르고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 가공 시 안전을 보장할 수 있습니다.
개발 주기 단축
• 고성능 신호 처리 회로를 채택하여 아날로그 신호를 디지털 신호로 변환
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 검출기와 치수가 일치하는 일체형 구조
모델 | EYAS330G | EYAS330G2 |
성능 | ||
해결 | 320×256 | |
픽셀 크기 | 30μm | |
냉동기 | RS058 | RS058I |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
냉각시간(25℃) | ≤6min30s | ≤7분 |
일반적인 NETD | 10mK(F1.5) | |
작업 모드 | ||
프레임 속도 | 1~200Hz(조정 가능) | |
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
전기 사양 | ||
표준 외부 인터페이스 | QSH 60핀 | |
디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 냉동기: 24V |
채널 1 이미징 패널: 5V 채널 1 냉동기: 12V |
안정적인 전력 소비 | 7W | |
사이즈(mm) | 142×58.5×71 | |
무게 | ≤680g | |
작동 온도 | -40°C~+60°C |
EYAS330G 냉각식 AD 모듈은 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
1.저조도, 능동 IR, 열화상 카메라의 차이점은 무엇인가요?
저조도는 자연광이 필요하며 이미지 강화기를 통해 약한 자연광 이미지를 향상된 전자 이미지로 변환합니다.
Active IR은 적외선을 능동적으로 방출하고 대상에서 반사된 적외선을 사용합니다.그것은 매우 가난한 은폐를 가지고 있습니다.
열화상은 빛이 필요하지 않으며 대상과 장면 또는 물체의 다른 부분 간의 적외선 복사 차이를 감지하는 수동 적외선 야간 투시경입니다.야간 또는 안개, 비 및 기타 가혹한 환경에서도 주변 조명 조건의 변화에 영향을 받지 않습니다.
2. 열화상을 차단할 수 있습니까?
대부분의 경우 할 수 없습니다.그러나 적외선은 벽을 통과할 수 없으며 유리도 IR을 차단할 수 있습니다.따라서 감지되고 싶지 않다면 유리나 벽 뒤에 숨어 열화상을 차단할 수 있습니다.
