광학 가스 MWIR에 의하여 냉각되는 열 화상 진찰 단위 3.2um~3.5um 스펙트럼 범위
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I |
---|---|---|---|
검출기 해상 | 320x256 | 화소 크기 | 30μm |
NETD | 10mK (F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 가스 MWIR 열화상 모듈,가스 MWIR 냉각 이미징 모듈,RoHS 가스 열화상 모듈 |

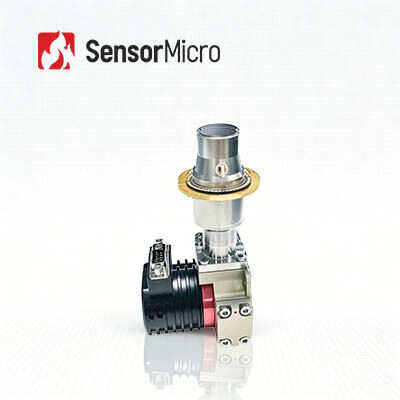

가스 누출 시각화를 위한 320x256 30μM MWIR 냉각 광학 가스 화상 진찰 열 단위
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로를 갖추고 있습니다.빠른 광학 가스 이미징 시스템 통합을 시작하기 어려운 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 보이지 않는 휘발성 유기 화합물(VOC) 누출을 빠르고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 가공 시 안전을 보장할 수 있습니다.
개발 주기 단축
• 고성능 신호 처리 회로를 채택하여 아날로그 신호를 디지털 신호로 변환
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 검출기와 치수가 일치하는 일체형 구조
모델 | EYAS330G | EYAS330G2 |
성능 | ||
해결 | 320×256 | |
픽셀 크기 | 30μm | |
냉동기 | RS058 | RS058I |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
냉각시간(25℃) | ≤6min30s | ≤7분 |
일반적인 NETD | 10mK(F1.5) | |
작업 모드 | ||
프레임 속도 | 1~200Hz(조정 가능) | |
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
전기 사양 | ||
표준 외부 인터페이스 | QSH 60핀 | |
디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 냉동기: 24V |
채널 1 이미징 패널: 5V 채널 1 냉동기: 12V |
안정적인 전력 소비 | 7W | |
사이즈(mm) | 142×58.5×71 | |
무게 | ≤680g | |
작동 온도 | -40°C~+60°C |
EYAS330G 냉각식 AD 모듈은 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
1.NETD란?
NETD는 "소음 등가 온도 차이"를 나타냅니다.이것은 열화상 검출기가 이미지의 열 복사의 아주 작은 차이를 얼마나 잘 구별할 수 있는지에 대한 척도입니다.NETD는 일반적으로 밀리 켈빈(mK)으로 표시됩니다.일반적으로 NETD 수치가 낮을수록 열 민감도가 높음을 나타냅니다.
2. SWaP3이란 무엇입니까?
SWaP3는 크기, 무게, 전력, 성능 및 가격을 나타냅니다.적외선 산업의 기술 동향을 나타냅니다.
3. DRI란 무엇입니까?
DRI는 일반적으로 열화상 시스템의 감지, 인식 및 식별 거리를 나타냅니다.열화상 시스템의 성능을 판단하는 중요한 매개변수입니다.
