RS058 가스 누출 감지 열화상 모듈 MWIR 냉각 320x256
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 저온 냉각기 | RS058/RS058I |
---|---|---|---|
검출기 해상 | 320x256 | 화소 크기 | 30μm |
NETD | 10mK (F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | RS058 열화상 모듈,MWIR 냉각식 열화상 모듈,광학 가스 이미징 320x256 |

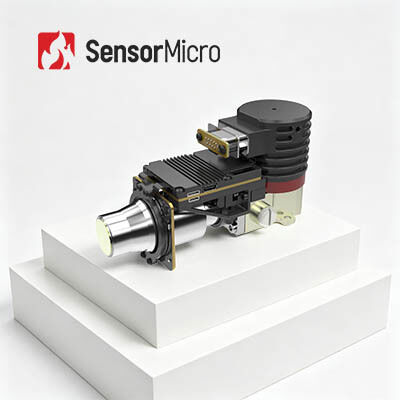

가스 누출을 시각화하기 위한 320x256 30μM MWIR 냉각 광학 가스 이미징 열 모듈
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로가 장착되어 있습니다.빠른 광학 가스 화상 시스템 통합을 시작하는 데 어려움을 겪는 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 눈에 보이지 않는 휘발성 유기 화합물(VOC) 누출을 신속하고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 처리의 안전을 보장할 수 있습니다.
개발 주기 단축
• 아날로그 신호를 디지털 신호로 변환하는 고성능 신호 처리 회로 채택
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 디텍터와 치수가 일치하는 일체형 구조
모델 | EYAS330G | 아이아스330G2 |
성능 | ||
해결 | 320×256 | |
픽셀 크기 | 30μm | |
극저온 냉각기 | RS058 | RS058I |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
냉각시간(25℃) | ≤6분30초 | ≤7분 |
일반 NETD | 10mK(F1.5) | |
작업 모드 | ||
프레임 속도 | 1~200Hz(조정 가능) | |
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
전기 사양 | ||
표준 외부 인터페이스 | QSH 60핀 | |
디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 24V |
채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 12V |
안정적인 전력 소비 | 7W | |
크기(mm) | 142×58.5×71 | |
무게 | ≤680g | |
작동 온도 | -40°C~+60°C |
EYAS330G 냉각 AD 모듈은 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
1.적외선 열화상이란 무엇입니까?
적외선 열 화상은 물체에 대한 정보를 수집하기 위해 적외선과 열 에너지를 이용하는 일종의 방법입니다.눈에 보이지 않는 적외선을 대상 표면의 온도 분포와 함께 가시적 적외선 열화상으로 변환합니다.서로 다른 물체와 같은 물체의 다른 부분도 방사 능력과 적외선 반사 강도가 다릅니다.
2.적외선 이미징은 어떤 용도로 사용할 수 있나요?
- 나이트 비전
-수색 및 구조
-비파괴 검사
-감염병 유행 예방
-열화상
-보안 및 모니터링
- 소방
…
3.열화상 모듈이 무엇인가요?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈 및 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다.열화상 장치의 최소 단위입니다.
