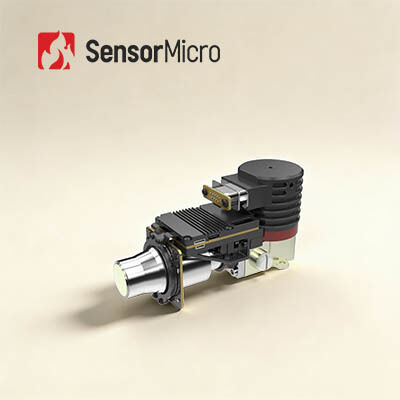

MWIR는 메탄 가스 누출 탐지를 위한 열 사진기 단위 320x256 30μM를 냉각했습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 가스 누출 감지 | 극저온 냉각기 | RS058/RS058I |
---|---|---|---|
검출기 해상도 | 320x256 | 픽셀 크기 | 30μm |
NETD | 10mK(F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 냉각식 열화상 카메라 모듈 320x256,냉각식 열화상 카메라 모듈 30uM,MWIR 가스 이미징 카메라 모듈 |
MWIR는 메탄 가스 누출 탐지를 위한 열 사진기 단위 320x256 30μM를 냉각했습니다
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로가 장착되어 있습니다.빠른 광학 가스 화상 시스템 통합을 시작하는 데 어려움을 겪는 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 눈에 보이지 않는 휘발성 유기 화합물(VOC) 누출을 신속하고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 처리의 안전을 보장할 수 있습니다.
개발 주기 단축
• 아날로그 신호를 디지털 신호로 변환하는 고성능 신호 처리 회로 채택
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 디텍터와 치수가 일치하는 일체형 구조
모델 | EYAS330G | 아이아스330G2 |
성능 | ||
해결 | 320×256 | |
픽셀 크기 | 30μm | |
극저온 냉각기 | RS058 | RS058I |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
냉각시간(25℃) | ≤6분30초 | ≤7분 |
일반 NETD | 10mK(F1.5) | |
작업 모드 | ||
프레임 속도 | 1~200Hz(조정 가능) | |
작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
전기 사양 | ||
표준 외부 인터페이스 | QSH 60핀 | |
디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 24V |
채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 12V |
안정적인 전력 소비 | 7W | |
크기(mm) | 142×58.5×71 | |
무게 | ≤680g | |
작동 온도 | -40°C~+60°C |
EYAS330G 냉각 AD 모듈은 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
1. LWIR, MWIR/LWIR 듀얼 컬러 냉각 적외선 감지기 적용
적외선 열화상 기술에서 장파 열 감지기는 먼지가 많은 대기를 통해 강력하게 침투하며 태양광 효과 및 빛 반사에 의해 방해받지 않습니다.먼지가 많은 대기에서 차량이 운전하는 경우, 반사광으로 물 위를 항해하는 선박, 구름 속을 비행하는 항공기 등 다양하고 복잡한 환경에서 뛰어난 이미지 품질을 얻을 수 있습니다.
이중 색상 냉각 적외선 감지기는 중파 및 장파 감지의 장점을 하나의 냉각 적외선 감지기 어셈블리에 결합하여 이중 파장 대역에서 고성능 이미징을 동시에 수행할 수 있어 오경보율을 크게 줄입니다.복잡한 배경 감지 및 고속 이동 대상 모니터링에 사용할 수 있습니다.
