높은 온도 정확도 ±2C와 비냉각 VOx 열사진법 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 1280x1024/12μm | 넷드 | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 사이즈 | 20x20x10.4mm |
| 하이 라이트 | 비냉각 VOx 열 모듈,1280x1024 비냉각 열사진법 모듈,비냉각 VOx 열 카메라 모듈 |
||
제품 설명

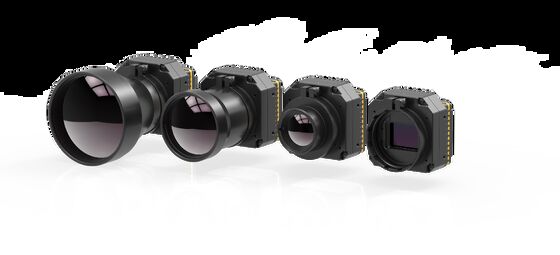

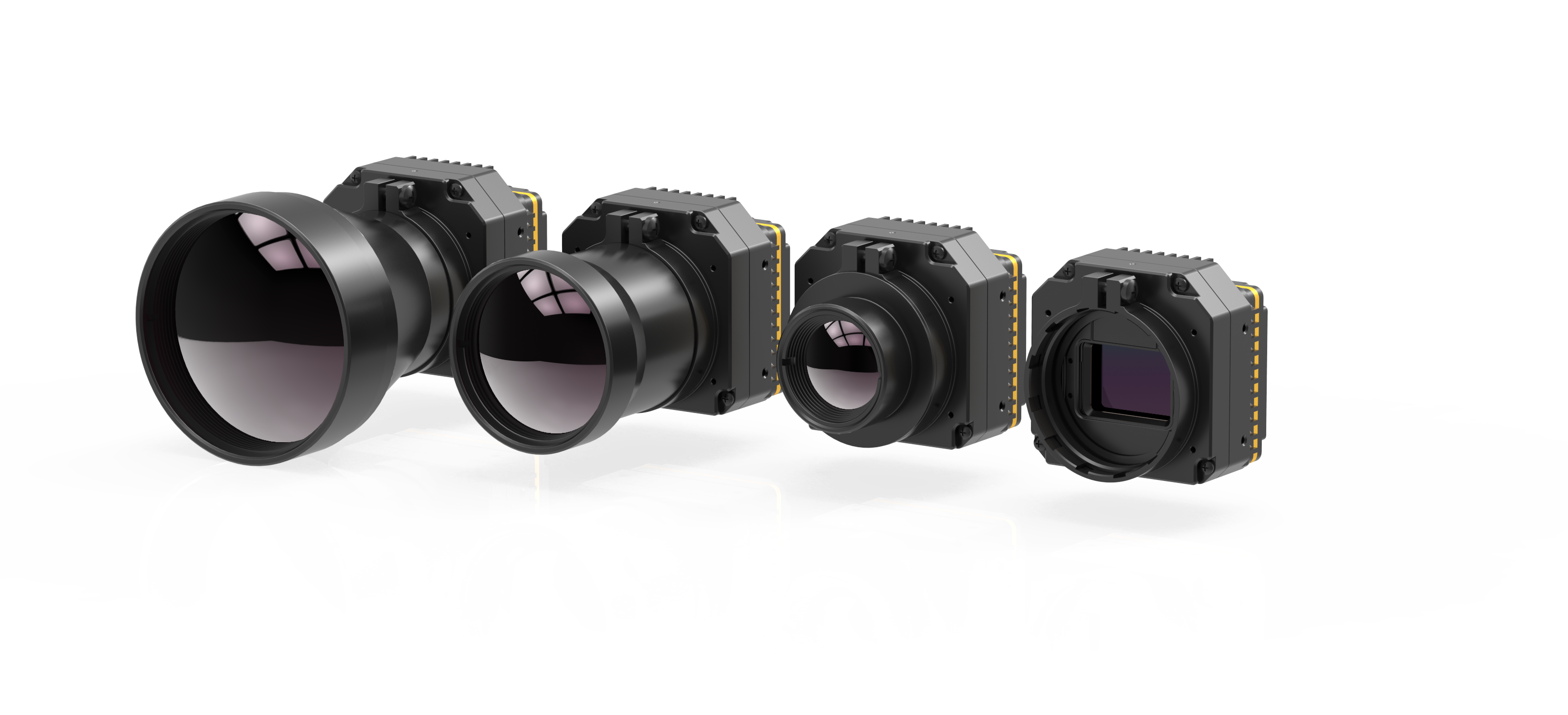

높은 온도 정확도 ±2C와 비냉각 VOx 열사진법 모듈
제품 설명
PLUG1212R는 세계적 센서기술 (GST)의 개발된 PLUG-R 일련 비냉각 적외선 카메라 모듈 중 하나입니다. 그것은 전문적 신호 처리 회로와 사진 처리 플랫폼과 GST1212M 비냉각 적외선 검출기를 기반으로 하고 완전히 목표 적외선 방사를 온도 데이터로 변형합니다. 그것의 온도측정은 이용 가능하고 온도 범위가 주문형일 수 있으며, 그것이 산업적 서모그래피를 위한 특정 요구 사항을 충족시킵니다.
공업 검사와 감시와 안보와 같은 현장에서 다양한 응용을 가능하게 하면서, 비냉각 HD 장파장 적외선 1280x1024/12μm VOx 열사진법 모듈은 광범위의 온도 측정 범위를 제공합니다. 온도 범위가 영하 온도 (-20C)와 고온 환경 (최고 550까지)을 둘다 커버하면서, 이 모듈은 다양한 열사진법 시나리오의 요구를 수용합니다.
주요 특징
- 화소 피치 : 12μm
- 결의안 : 1280x1024
- 스펙트럼 범위 : 8μm - 14μm
- 고감도 : NETD<30mk>
- 온도 범위 : -20C~150C, 100C~550C
- 온도 정확도 : ±2C 또는 ±2%
- 높은 신뢰도와 강한 환경 적응 능력.
품질 규격
| 모델 | PLUG1212R |
| ir 디텍터 성능 | |
| 결의안 | 1280x1024 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk> |
| 영상 처리 | |
| 프레임 속도 | 25Hz |
| 구동 시간 | <25s> |
| 아나로그 비디오 | / |
| 디지털 영상 | HDMI/RAW/YUV/BT1120 |
| 확장 성분 | USB / 카메르링크 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도측정 | |
| 작동 온도 범위 | -10' C~50' Ｃ |
| 온도 범위 | -20' C~150' Ｃ, 100' C~550' Ｃ |
| 온도 정확도 | ±2' Ｃ 또는 ±2% (최대값을 잡습니다) |
| SDK | 팔 / 윈도우 / 리눅스 SDK, 풀 스크린 서모그래피 |
| 물리적 특성 | |
| 차원 (밀리미터) | 56x56x40.2 |
| 중량 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 19 mm/25mm |
산업 적용
넓게 점검, 야금술 석유화학제품 등을 구축하면서, PLU1212R 적외선 이미지 형성 모듈은 전력 전기, 머신 비전에서 사용됩니다.
우리의 장점
FAQ
1.적외선 검출기가 무엇입니까?
적외선 검출기는 적외선 방사를 발견하고 측정하는 장치입니다. 적외선 방사는 가시 광선 보다 장파장을 가지고 있는 일종의 전자기 방사이고, 그러므로 육안에 대하여 명백하지 않습니다. 적외선 검출기는 탐색하고 파장의 범위에 걸쳐서 적외선 방사의 분포를 분석할 수 있습니다. 열사진법, 분광법, 원격 감지 측정과 보안 시스템을 포함하여 그들은 다양한 적용에서 사용됩니다. 광양자 검출기 (광발전검출기 또는 광전도체와 같이)과 열감지기 (마이크로볼로미터 또는 열전대열을과 같이) 포함하여 적외선 검출기는 여러 타입으로 분류될 수 있습니다.
