근접 보드가 있는 MCT MWIR 카메라 코어 고감도
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
스펙트럼 범위 | 3.7~4.8μm | 크기 | 147x58.5x71mm |
하이 라이트 | MWIR 카메라 코어 고감도,근접 보드가 있는 MWIR 카메라 코어,17mK mct 모듈 |

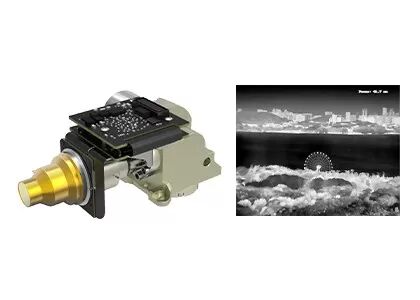

근접 보드가 있는 고감도 640x512@15μm RS058 MCT MWIR MCT MWIR 냉각 적외선 모듈
EYAS615A AD 모듈은 640x512 형식 15μm 피치 IR FPA를 기반으로 하는 아날로그-디지털 냉각 적외선 모듈입니다.EYAS615A의 일반적인 NETD는 17mK 미만입니다.높은 감도는 매우 먼 거리에서 매우 작은 적외선 복사 차이에 대한 감지 또는 인식을 보장합니다.
이 AD 모듈에는 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급 장치가 포함되어 있습니다.또한 Camera Link 인터페이스는 16비트 원시 데이터를 출력하여 감지기를 시스템에 통합하는 것을 매우 단순화합니다.
따라서 EYAS615A 모듈을 사용하면 OEM 고객이 GST C615M 640x512@15μm 냉각 적외선 감지기에 대한 빠른 승인 테스트를 쉽게 수행하고 신속한 2차 개발을 시작하고 냉각 적외선 모듈 또는 완전한 적외선 열화상 카메라 또는 냉각 적외선 기반 시스템의 개발 기간을 단축할 수 있습니다. 탐지기.
- 개발 및 통합 용이
- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어
- 일체형 구조, 디텍터와 치수 일치
- 5V 단일 전원
- 고속 이동 표적 포착 가능
모델 | EYAS615A |
IR 감지기 성능 | |
해결 | 640x512 |
픽셀 피치 | 15μm |
냉동기 | RS058 |
스펙트럼 범위 | 3.7μm~4.8μm MW |
냉각 시간(25°C) | ≤6분 |
최적의 NETD(20°C) | ≤17mK |
작업 모드 | |
프레임 속도 | 조정가능한 1~120Hz |
작업 모드 | 스냅 사진;ITR/IWR 통합 모드;윈도우 모드;안티 블루밍 |
전기 사양 | |
표준 외부 인터페이스 | QSH 60핀 |
디지털 비디오 | Cameralink: 16비트 원시 데이터 출력 |
외부 동기화 | CC1: INT/프레임 외부 동기화CC2: MC 외부 동기화 |
의사 소통 | Cameralink 직렬 포트: TFG+/-, TC+/-;9600bps |
전원 공급 장치 | 1 채널 이미징 패널: 5V 1채널 저온 냉각기: 24V |
안정적인 전력 소비 | 7W |
치수(mm) | 147×58.5×71 |
무게 | ≤680g |
작동 온도 | -40°C ~ +60°C |
진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회 |
EYAS615A 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.
1. 초점면 배열 적외선 감지기는 어떤 산업 분야에서 사용됩니까?
적외선 초점면 검출기는 열화상 시스템의 핵심 구성 요소이며 물체의 적외선 정보를 감지, 식별 및 분석하는 핵심입니다.교통, 검사, 보안 모니터링, 기상학, 의학 및 기타 산업 분야에서 광범위한 응용 분야를 가지고 있습니다.
2. 냉각 및 비냉각 적외선 초점면 검출기의 특성은 무엇입니까?
적외선 초점면 감지기는 냉각식 적외선 초점면 감지기와 비냉각식 적외선 초점면 감지기로 나눌 수 있습니다.냉각식 적외선 감지기는 낮은 온도의 진공 환경에서 고감도로 작동하여 보다 미세한 온도차를 구별할 수 있는 반면 비냉각식 적외선 초점면 감지기는 극저온 환경이 필요하지 않고 실온에서 작동할 수 있습니다.
