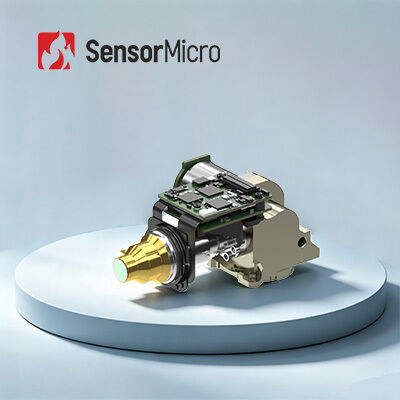

EYAS G615MB MWIR 냉각 카메라 모듈 (640x512 해상도, 15µm 픽셀 크기, 간편한 통합용)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G615MB |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | 20mK(F4); 25mK(F5.5) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm | 크기 | 122×86×60mm |
| 냉각시간(23℃) | 5분 30초 이하 | 무게 | 400g 이하 |
| 강조하다 | MWIR 적외선 열화상 모듈,640x512 적외선 열화상 모듈,15μM MWIR 열화상 모듈 |
||
제품 설명
EYAS G615MB 냉각 MWIR 적외선 열영상 모듈 쉽게 통합 640x512 / 15μm
쉬운 통합 640x512/15 μm MCT MWIR 냉각 적외선 열 모듈
EYAS 시리즈 냉각 AD 모듈은 냉각 IR 탐지기에서 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 사전 증폭기 기능을 갖추고 있습니다.다양한 애플리케이션 요구 사항에 맞게 다양한 해상도 형식과 파동 대역으로 제공됩니다..
EYAS G615MB 냉각 AD 모듈은 640×512/15μm MWIR 냉각 적외선 검출기를 AD 회로 보드와 RS046 회전 스털링 냉각기로 통합합니다.이 모듈은 냉각 적외선 탐지기에서 디지털 비디오 스트림으로 아날로그 출력 신호를 변환하면서 드라이브 전력 및 제어 타이밍을 제공합니다OEM 고객들이 탐지기를 빠르게 테스트하고 검증할 수 있도록 설계되어 냉각 적외선 탐지기와 전체 시스템 간의 통합을 단순화하여 개발 진전을 크게 가속화합니다.
적외선 탐지기 공급업체 및 OEM 적외선 열핵 제조업체로서 우리는 고객에게 다양한 성숙하고 효과적인 열영상 솔루션을 제공합니다.
주요 특징
- 아날로그-디지털 변환, 가속화 개발- 아날로그-디지털 변환을 위한 통합 AD 회로와 함께 640x512 MWIR 냉각 적외선 검출기를 기반으로 합니다. 검출기와 일치하는 차원으로 통합된 설계.
- 중파 냉각 인프라 레드- 중파 냉각, 뛰어난 일관성, 안정적인 공급
- 우수한 성능, 쉬운 통합빠르게 움직이는 표적을 캡처하기 위해 1에서 100 Hz까지 높은 프레임 속도를 조절할 수 있습니다.
제품 사양
| 모델 | EYAS G615MB |
|---|---|
| 지표 | |
| 결의 | 640×512 |
| 픽셀 크기 | 15μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F4) 25mK ((F5.5) |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz, 조절 가능 |
| 작업 모드 | 스냅샷 ITR/IWR 통합 방식 꽃을 피우지 않는 윈도우 모드 |
| 전기 | |
| 표준 외부 인터페이스 | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 카메라 링크 (카메라 링크 기본 모드) |
| 외계 동기화 | CC1: 외부 프레임 동기화 |
| 의사소통 | 카메라 링크 UART (예정) / RS232 (개정) 보드 속도: 9600bps (전산) |
| 전원 공급 | AD 보드 5V 냉각기: 12V |
| 고정 전력 (23°C) | ≤8.5W |
| 냉각 시간 (23°C) | ≤5분30초 |
| 크기 (mm) | 122×86×60 |
| 무게 (g) | ≤ 400 |
| 작동 온도 | -40°C~+71°C |
산업용 용도
EYAS G615MB 열영상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 많은 분야에서 널리 사용됩니다.
다양한 제품 포트폴리오
- 다양한 제품 형식- 다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 포괄적 인 선택
- 풍부한 제품 다양성- 여러 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합으로 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
- 탁월 한 성능- 명확한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
- 쉽게 통합- 여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1냉각되지 않은 적외선 탐지기의 장점은 무엇입니까?
냉각되지 않은 적외선 초점 평면 탐지기는 냉각 장치 없이 작동하며 실내 온도에서 작동합니다. 그들은 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게,장수기, 그리고 더 낮은 비용.
2당신의 응용 프로그램에 대한 적외선 탐지기 / 열 모듈의 주요 고려 사항은 무엇입니까?
- 탐지기의 해상도
- 픽셀 크기
- NETD
- 이미지 품질
- 렌즈 옵션
- 전력 소비
- 크기와 무게
- 기계 및 전기 인터페이스
- 예산
