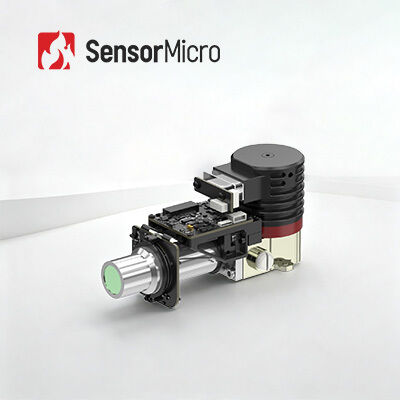

RS058 극저온 냉각 열화상 카메라 모듈 (640x512 해상도, 25mK NETD, 15μm 픽셀 크기)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G615LA |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | 25mK |
|---|---|---|---|
| 스펙트럼 범위 | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm | 크기 | 145×60×78mm |
| 무게 | ≤590g | 냉각시간(23℃) | 7분 30초 이하 |
| 강조하다 | RS058 열화상 카메라 모듈,열화상 카메라 모듈 640x512 |
||
제품 설명

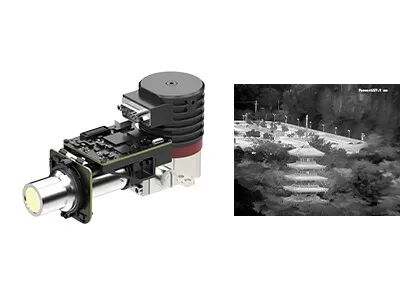

RS058 크리오쿨러 냉각 열 카메라 모듈 T2SL LWIR 640x512 / 15μm
쉬운 통합 640x512 / 15 μm T2SL LWIR 냉각 적외선 모듈
EYAS G615LA 냉각 AD 모듈은 640x512 형식의 15μm 피치 IR FPA를 기반으로 한 아날로그-디지털 LWIR 냉각 적외선 모듈이다. EYAS G615LA의 전형적인 NETD는 25mK이다.높은 열 민감성은 매우 먼 거리에서 아주 작은 적외선 방사선 차이를 감지하거나 인식 할 수 있습니다..
EYAS G615LA는 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급원을 포함합니다.카메라 링크 인터페이스는 16비트 원료 데이터를 출력합니다. 이는 탐지기의 시스템과의 통합을 매우 단순화합니다..
따라서 EYAS G615LA 모듈은 OEM 고객이 640x512/15μm LWIR 냉각 적외선 검출기에 빠른 수용 테스트를 수행하는 것을 용이하게합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
주요 특징
- 아날로그-디지털 변환, 가속화 개발- 640x512/15μm LWIR 냉각 적외선 탐지기를 기반으로, 아날로그-디지털 변환을 위한 AD 회로와 통합. 탐지기와 일치하는 차원의 통합 설계.
- LWIR 반 간섭 탐지- 먼지와 모래를 통해 강한 침투, 복잡한 환경에 적합 해양 표면과 태양의 반사 영향을 받지 않습니다 낮은 온도의 물체를 감지 할 수 있습니다.
- 우수한 성능, 쉬운 통합- 카메라링크 인터페이스 16비트 RAW 데이터 출력, 연쇄 포트 제어 1에서 200Hz까지 고프레임 레이트를 조절, 고속 이동 표적을 캡처 할 수 있습니다.
제품 사양
| 모델 | EYAS G615LA LWIR 냉각 AD 모듈 |
|---|---|
| 지표 | |
| 결의 | 640×512 |
| 픽셀 크기 | 15μm |
| 스펙트럼 반응 | 70.7μm±0.2μm·9.4μm±0.3μm |
| IR 탐지기 NETD ((23°C) | 25mK ((F2) |
| 작업 모드 | |
| 프레임 속도 | 1~200Hz, 조절 가능 |
| 작업 모드 | 스냅샷 모드, ITR, ITR+ 인터레이스, 안티 할로 기능, 윈도우 모드 |
| 전기 | |
| 표준 외부 인터페이스 | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 카메라 링크 (카메라 링크 기본 모드) |
| 외계 동기화 | CC1: 외부 프레임 동기화 |
| 의사소통 | 카메라 링크 UART (예정) / RS232 (개정) 보드 속도: 9600bps (전산) |
| 전원 공급 | AD 보드 5V 크리오쿨러: 24V |
| 고정 전력 (23°C) | ≤12W |
| 냉각 시간 (23°C) | ≤7분30초 |
| 크기 (mm) | 145×60×78 |
| 무게 (g) | ≤590 |
| 작동 온도 | -40°C~+71°C |
산업용 용도
- NDT (비파괴적 시험)
- 환경 감시
- 장거리 감시
- 과학 연구
맞춤형 서비스
- 제품 사용자 정의:산업별 요구사항을 충족시키기 위해 구성 및 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객들에게 실제 시스템 설정 및 운영 교육을 제공
- 새로운 제품과 시장을 위한 공동 혁신:고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영화는 적외선 방사선과 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법이다.물체와 배경 환경 사이의 방사선 차이와 물체의 각 부분의 방사선 차이에 따라, 적외선 열 이미지는 현장의 각 부분의 방사선 변동을 보여줄 수 있습니다. 따라서 현장의 특성을 보여줍니다.
2적외선 열영상의 장점은 무엇일까요?
• 완전 한 어둠 을 통해 볼 수 있다
• 위장 된 식별
• 장거리 탐지
• 열 분포 감지
• 접촉 없는 온도 측정
• 직업에 대한 인식
3적외선 열영상술의 응용 분야는 무엇입니까?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열 영상 기술의 두 가지 기본 기능입니다. 이 두 기술에 기반하여 개발 된 제품은 전기 에너지,보안 및 모니터링, 산업 제조, 과학 연구, 의료 및 기타 전통적인 분야.
