640x512 15μm 냉각 카메라 모듈 RS058 T2SL LWIR 카메라 코어

원래 장소 중국 후베이성 ​​우한시
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 EYAS615L
최소 주문 수량 1 조각
가격 Negotiable
지불 조건 L/C, T/T

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
해결 640x512 / 15μm NETD ≤25mK
스펙트럼 범위 7.7~9.5μm(LW) 크기 142x58.5x71mm
하이 라이트

640x512 냉각 카메라 모듈

,

RS058 냉각 카메라 모듈

,

T2SL LWIR 카메라 코어

메시지를 남겨주세요
제품 설명
EYAS615L 냉각 카메라 모듈



냉각된 AD 모듈 640x512/15μm RS058 T2SL LWIR 빠른 통합을 위한 냉각된 적외선 모듈



제품 설명



EYAS 시리즈 냉각식 AD 모듈에는 냉각식 IR 감지기의 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 전치 증폭기 기능이 있습니다.다른 해상도 형식과 다른 파장 대역으로 사용할 수 있습니다.EYAS615L은 640x512 / 15μm LWIR 냉각 감지기와 RS058 극저온 냉각기가 통합된 EYAS 제품군의 구성원입니다.



EYAS 시리즈 냉각식 AD 모듈을 사용하면 OEM 고객이 GST 적외선 감지기에 대한 빠른 승인 테스트를 수행하고 빠른 2차 개발을 시작하고 냉각식 적외선 감지기를 기반으로 모듈 및 완성 제품의 개발 기간을 단축할 수 있습니다.



Global Sensor 기술은 선도적인 적외선 감지기 공급업체이자 OEM 카메라 모듈 제조업체입니다.회사는 적외선 제품의 안정적인 공급을 고객에게 제공할 수 있는 20,000m2 클린 룸과 30,000m2의 영역을 다룹니다.



주요 특징



- 개발 및 통합 용이

- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어

- 일체형 구조, 디텍터와 치수 일치

- 5V 단일 전원

- 고속 이동 표적 포착 가능



제품 상세 사항



모델 EYAS615L
IR 감지기 성능
해결 640x512
픽셀 피치 15μm
냉동기 RS058
스펙트럼 범위 7.7μm~9.5μm LW
냉각 시간(25°C) ≤5.5분
최적의 NETD(20°C) ≤25mK
작업 모드
프레임 속도 조정가능한 1~160Hz
작업 모드 스냅 사진;ITR 및 인터레이스 비닝 통합 모드;윈도우 모드;안티 블루밍
전기 사양
표준 외부 인터페이스 QSH 60핀
디지털 비디오 Cameralink: 16비트 원시 데이터 출력
외부 동기화 CC1: INT/프레임 외부 동기화CC2: MC 외부 동기화
의사 소통 Cameralink 직렬 포트: TFG+/-, TC+/-;9600bps
전원 공급 장치 1 채널 이미징 패널: 5V
1채널 저온 냉각기: 24V
안정적인 전력 소비 9W
치수(mm) 148×58.5×71
무게 ≤680g
작동 온도 -40°C ~ +60°C
진동 크기 진동: GJB 차량 탑재 고속 운송
충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회



산업 응용



EYAS615L 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.

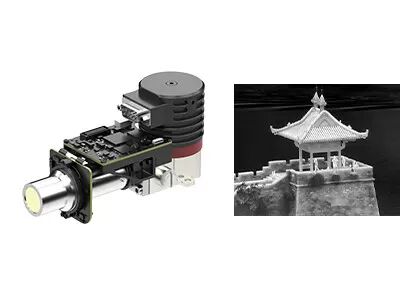

640x512 15μm 냉각 카메라 모듈 RS058 T2SL LWIR 카메라 코어 0



GST 적외선 정보



640x512 15μm 냉각 카메라 모듈 RS058 T2SL LWIR 카메라 코어 1



자주 묻는 질문



1.비냉각식 IR 감지기와 냉각식 IR 감지기의 차이점은 무엇인가요?



현재 시장에는 냉각식 및 비냉각식의 두 가지 유형의 적외선 열화상 센서가 있습니다.



비냉각식 IR 감지기는 주변 온도에서 작동합니다.반도체 산업을 기반으로 하므로 일반적으로 작은 크기와 저렴한 비용으로 대량으로 제작할 수 있습니다.비냉각식 IR 감지기는 휴대용/휴대용/모바일 장치에 널리 사용됩니다.



냉각식 IR 감지기는 극저온 냉각기에 의해 지원되는 극저온으로 유지되는 장치에 포장되어 있습니다.주로 복잡한 냉각 시스템이 필요하기 때문에 비냉각식 센서보다 훨씬 크고 비싸며 신뢰성이 떨어집니다.그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 임무를 달성하기 위해 긴 초점 거리 광학 장치와 함께 작동합니다.
