640x512 15μm T2SL LWIR 열화상 카메라 모듈 고해상 GAVIN615L
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈615L |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | 25mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 7.7~9.5μm LW | 크기 | 155x67x80mm |
| 기술 | 적외선 | 재료 | T2SL |
| 강조하다 | T2SL 열화상 카메라 모듈,열화상 카메라 모듈 GAVIN615L |
||
제품 설명

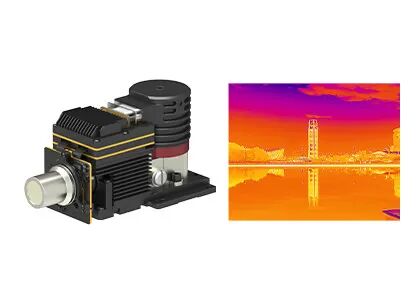

GAVIN615L 고해상도 640x512 / 15μm T2SL LWIR 냉각 열영상 모듈
제품 설명
GAVIN615L는 냉각 된 장파 열영상 모듈입니다. RS058 크리오쿨러와 함께 640x512 / 15μm 고 해상도 T2SL LWIR IR 탐지기로 구성됩니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
GAVIN615L는 7.7 ~ 9.5μm의 스펙트럼 범위에서 모래 또는 먼지 기후 조건에서 높은 성능을 발휘하며 햇빛 반짝이나 고온 화염에 영향을받지 않습니다.
주요 특징
- 장거리 탐지 의 필요 를 충족
- 높은 감수성
- 장거리 탐지
- 시스템에 쉽게 통합
- DVP/카메라링크 인터페이스, RAW/YUV 이미지 출력
- 다양한 연속 광학 줌 렌즈가 있습니다.
제품 사양
| 모델 | GAVIN615L |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS058 |
| 스펙트럼 범위 | 70.7μm~9.5μm LW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 25mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 14W |
| 크기 (mm) | 155 × 67 × 80 |
| 무게 | ≤ 900g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 고정 줌: 25mm/F2 |
산업용 용도
GAVIN615L 냉각 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
맞춤형 서비스
제품 사용자 정의: 산업 특정 요구 사항을 충족시키기 위해 구성 및 알고리즘을 조정
현장 기술 지원 및 교육: 핵심 고객에게 실제 시스템 설정 및 운영 교육을 제공합니다.
새로운 제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 선택하는 방법?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
