EYAS G1212MA 1280x1024 해상도, 12µm 픽셀 피치, 1~100Hz 조절 가능한 프레임 속도의 냉각 IR 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G1212MA |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | 18mK(F2/F4) | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 148×59×80mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | 냉각 IR 카메라 코어 1280x1024,냉각된 IR 카메라 코어,EYAS1212 냉각 IR 카메라 코어 |
||
제품 설명

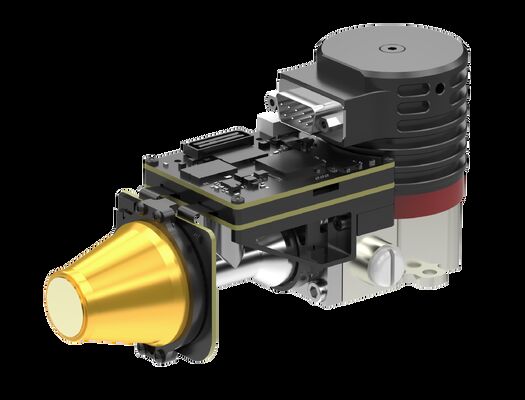

빠른 통합 냉각 IR 카메라 코어 EYAS G1212MA 메가 픽셀 1280x1024/12μm
제품 개요
EYAS G1212MA는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 한 고해상도 아날로그-디지털 냉각 적외선 모듈입니다.
이 AD 모듈에는 FPA 타이밍과 민감한 전원 공급을 제공하는 근접 보드가 포함되어 있습니다. 카메라 링크 인터페이스는 16 비트 원료 데이터를 출력합니다.이는 탐지기 통합을 시스템으로 매우 단순화합니다..
EYAS G1212MA 냉각 AD 모듈은 OEM 고객이 1280x1024/12μm 냉각 적외선 검출기에 대한 빠른 수용 테스트를 수행하고 빠른 2차 개발을 시작할 수 있습니다.그리고 냉각된 적외선 모듈이나 완전한 적외선 열 카메라 시스템의 개발 기간을 단축.
주요 특징
- 아날로그-디지털 변환, 가속화 개발:고성능 MWIR 냉각 적외선 탐지기와 아날로그-디지털 변환을 위한 AD 회로
- 메가픽셀 이미지, 명확성을 재정의:1280 * 1024 / 12μm MWIR 고 해상도 냉각 적외선 탐지기로 장착되어 있습니다. 더 세밀하고 자세한 이미지를 위해 640 * 512 MWIR AD 모듈의 명확성을 4 * 제공합니다.
- 우수한 성능, 쉽게 통합:1 Hz에서 100 Hz까지 높은 프레임 레이트를 조절할 수 있으며, 빠르게 움직이는 표적을 캡처할 수 있다. 카메랄링크 인터페이스는 연쇄 포트 제어로 16비트 RAW 데이터를 출력한다.
제품 사양
| 모델 | EYAS G1212MA MWIR 냉각 AD 모듈 |
|---|---|
| 지표 | |
| 결의 | 1280*1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 18mK ((F2/F4) |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz, 조절 가능 |
| 작업 모드 | 스냅샷 |
| ITR/IWR 통합 방식 | 반 꽃, 윈도우 모드 |
| 전기 | |
| 표준 외부 인터페이스 | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 카메라링크 (CameraLink DualBase 모드) |
| 외계 동기화 | CC1: 외부 프레임 동기화 |
| 의사소통 | 카메라 링크 UART (예정) / RS232 (개정) 보드 속도: 9600bps (전산) |
| 전원 공급 | AD 보드 5V 크리오쿨러: 24V |
| 고정 전력 (23°C) | ≤12W |
| 냉각 시간 (23°C) | ≤7분 |
| 크기 (mm) | 148*59*80 |
| 무게 (g) | ≤630 |
| 작동 온도 | -40°C~+71°C |
산업용 용도
EYAS G1212MA 열영상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 많은 분야에서 널리 사용됩니다.
우리 의 봉사 방법
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속 한 배달
시스템 통합 및 테스트
기술 교육
적용 지침
판매 후
원격 진단
보증 서비스
펌웨어 업그레이드
자주 묻는 질문
냉각 및 냉각되지 않은 적외선 초점 평면 탐지기의 특성은 무엇입니까?
적외선 초점 평면 탐지기는 냉각 및 냉각되지 않은 유형으로 나눌 수 있습니다.냉각 된 적외선 탐지기는 낮은 온도 진공 환경에서 높은 민감성으로 작동하며 더 미묘한 온도 차이를 구별 할 수 있습니다., 냉각되지 않은 적외선 초점 평면 탐지기는 냉동 환경이 필요하지 않으며 실온에서 작동 할 수 있습니다.
적외선 영상 촬영 은 무엇 을 위해 사용 될 수 있습니까?
- 야간 시력
- 수색 및 구조
- 파괴적이지 않은 시험
- 전염병 예방
- 온도 촬영
- 보안 및 모니터링
- 소방
MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 불리는 수은-카드미움-텔루라이드 (Mercury-Cadmium-Telluride) 를 가리키며, 이는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 재료입니다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하고 적외선 방사선을 감지할 수 있는 광전도 탐지기열 센서보다 더 민감합니다.
