명백한 열사진법 MWIR는 ir 디텍터 640x512 / 15μM을 냉각시켰습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x괴기한 Range8~14μm | 3.7~4.8μm MW | 기술 | 적외선열 이미지화 |
---|---|---|---|
작동 온도 | -45C~+71C | 결의안 | 640x512/12μm |
애플리케이션 | 보안 모니터링 | NETD | ≤17mK (F2) ; ≤18mK (F4) |
하이 라이트 | 명백한 열사진법은 ir 디텍터를 냉각시켰습니다,MWIR는 ir 디텍터 640x512를 냉각시켰습니다,15uM 통합된 듀어 냉각기 어셈블리 |

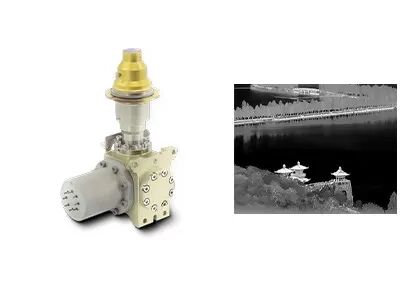

명백한 열사진법 MWIR는 적외선 검출기 640x512 / 15μm을 냉각시켰습니다
C615M MWIR는 세계적 센서기술 (GST)의 개발된 HgCdTe/MCT 냉각형 적외선 검출기 중 하나입니다. 그것은 장거리 감시 시스템, 포켓용 열영상 형성기, 가스 누출 검출 카메라 등과 같은 거의 모두 가능한 적용을 위한 가장 인기있는 640x512@15μm 투기와 함께 있습니다.
RS058 통합된 스털링 냉각기로 설정될 때 C615M RS058은 제품과 같은 대부분의 주류 전갈자리와 교환할 수 있습니다. 듀어 디자인과 냉각기 차원과 기계적 / 전기 인터페이스는 거의 있고 그 카메라 조립업체가 단지 필요한 그렇게 똑같더 나은 내부 구성 요소를 위해 그들의 늙은 불량품 상대를 꺼내고, 쉽게 우리의 교환할 수 있는 C615M RS058을 연결시킵니다.
- 결의안 : 640x512
- 화소 피치 : 15μm
- 고감도
- 콤팩트 디자인
- 경량
- 저 전력 소모
모델 | C615M MW |
재료 | MCT |
결의안 | 640x512 |
화소 피치 | 15μm |
스펙트럼 범위 | 3.7μm~4.8μm MW |
워킹 모드 | 스냅 사진, ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍 |
대전 량 | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
다이내믹 레인지 | ≥75dB |
출력의 수 | 4; 출력 당 10Mpixel/s까지 |
NETD | F2 : ≤17mK F4 : ≤18mK |
유효 픽셀 비율 | ≥99.5% |
응답 논-유니포미티 | ≤8% |
크리오쿨러 타입 | RS058/RS046 |
소비 전력을 확고하게 하세요 | ≤6W@RS058 ≤5W@RS046 |
MAX 출력 소비 | RS058에 있는 ≤12W RS046에 있는 ≤11W |
전원 공급기 | RS058 : 24V DC RS046 : 32V DC |
냉각 시간 | RS058에 있는 ≤6min RS046에 있는 ≤5min30s |
중량 | RS058에 있는 ≤600g RS046에 있는 ≤350g |
차원 (밀리미터) | RS046 : 122x46.3x82 RS058 : 147x58.5x71 |
작동 온도 | -45' C ~ +71' C |
C615M MWIR 극저온으로 냉각된 적외선 검출기는 넓게 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등과 같은 사용된 상당수 지역입니다.
1. 적외선열 이미지화가 무엇입니까?
적외선열 이미지화는 물체에 대한 정보를 수집하기 위해 적외선 방사와 열 에너지를 이용하는 일종의 방법입니다. 그것은 보이지 않는 적외선 방사를 타겟 표면의 온도 분포와 눈에 보이는 적외선 열화상으로 변환시킵니다. 동일 목적의 다른 대상과 심지어 다른 부분은 다른 방사능 능력과 적외선 반사 힘을 가집니다.
2. 적외선 이미지 형성은 무엇을 위해 사용될 수 있습니까?
-야간 비전
-검색 & 구조
-비파괴 테스트
-유행성 예방
-서모그래피
-보안 & 모니터링
-소방
...
3. 열사진법 모듈이 무엇입니까?
열 이미징 모듈은 소프트웨어와 알고리즘이 끼워진 채로 보통 적외선 검출기, 적외선 렌즈와 하드웨어 전자로 구성됩니다. 그것은 열사진법 장치의 최소 단위입니다.
