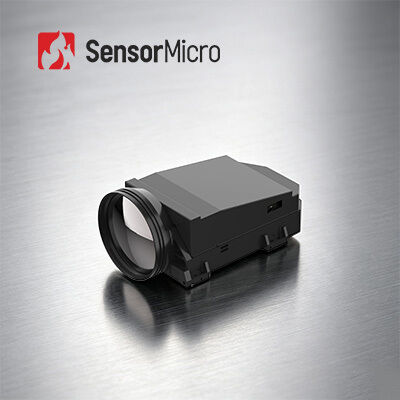

1280x1024 12μm은 IR 카메라 모듈 핵심 원거리 탐지를 냉각시켰습니다

원래 장소 무한, 후베이 성, 중국
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 GAVIN1212
최소 주문 수량 1개 부분
가격 Negotiable
지불 조건 L/C (신용장), 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
고화질 1280X1024 화소 피치 12μm
프레임 속도 50Hz/100Hz NETD ≤20mK
사이즈 165x86x107mm 스펙트럼 범위 3.7~4.8μm MW
하이 라이트

12 um 냉각된 IR 카메라 모듈

,

1280x1024는 IR 카메라 모듈을 냉각시켰습니다

,

RS058F는 ir 디텍터를 냉각시켰습니다

메시지를 남겨주세요
제품 설명
화소 GAVIN1212 냉각된 카메라 핵심



원거리 탐지 1280x1024 / 12μm MWIR MCT는 37.5~750mm 줌 렌즈로 카메라 모듈을 냉각시켰습니다



제품 설명



GAVIN1212 고해상도 열 카메라 모듈은 거대 배열 1280x1024/12μm 냉각된 MWIR 검출기를 통합합니다. 다양한 화상 처리 알고리즘은 총 다크니스 또는 나쁜 기상 상태의 뚜렷한 적외선 이미지를 출력하기 위해 GAVIN1212 전자공학 내장됩니다. 짧은 거리에 있는 현재 많은 감적수동안 그것은 장거리에 위험과 위협들을 발견하고 인지할 수 있습니다.



거대 배열 1280x1024 결의안으로 그것은 더 넓은 시계를 실현하고 더 많은 이미지 상세 정보를 제공할 수 있습니다. 감소된 12 um 화소 크기는 더 잘 더 짧은 광학렌즈가 똑같은 범위 대표단을 달성하기 위해 집중하는 공간 해상도와 경기를 제공합니다. 항공기용 또는 배로 수송된 적용을 위해 그들의 화물을 설계하는 것은 EO-IR 시스템 통합자를 위한 이상적 선택입니다.



주요 특징



엄청나게 큰 픽셀 이미지
더 넓은 FOV와 더 긴 거리를 위한 오우 1280×1024 고해상도
더 좋은 공간 해상도를 위한 오우 12μm 화소 크기



날카로운 명백한 품질
오우 좋은 균일성, 유효 픽셀 rate>99.5%
오우 고감도, NETD≤20mK



빠른 통합
오우 지원 카메라링크 인터페이스, 미가공품 / YUV 이미지 데이터 출력
오우 다양한 연속적인 줌 광학 구조는 선택적입니다



품질 규격



모델 GAVIN1212
ir 디텍터 성능
결의안 1280x1024
화소 피치 12μm
크리오쿨러 RS058F
스펙트럼 범위 3.7μm~4.8μm MW
냉각 시간 (20' C) ≤8min
NETD (20' C) ≤20mK
영상 처리
프레임 속도 50Hz/100Hz
디밍 방식 혼합된 선 / 막대 그래프 /
디지털 줌 ×1/×2/×4
이미지 방향 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다
이미지 알고리즘 NUC / AGC / IDE
전기 규격서
표준 외부인터페이스 J30JZ 25 핀 ; HDMI 특별한 출력 인터페이스
아나로그 비디오 /
디지털 영상 HDMI 출력 : YUV
카메라링크 출력 : 16비트 미가공품 / YUV
외부 동기 장치 프레임 외부 동기 장치 : RS422 수준
통신 RS422, 115200bps
전원 공급기 24V±1V
파워 안정화 소비 16W
차원 (밀리미터) 165x86x107
중량 ≤1600g
작동 온도 -40' C ~ +60' C
진동 크기 진동 : GJB 차량 탑재식 고속도 수송
충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번
광학렌즈
선택적인 렌즈 연속적인 줌 : 37.5~750mm/F4
고정된 줌 : 19 밀리미터 / F2 ; 40 밀리미터 / F2 ; 240 mm/F2



산업 적용



GAVIN1212 열 적외 카메라 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.



1280x1024 12μm은 IR 카메라 모듈 핵심 원거리 탐지를 냉각시켰습니다 0



IR 검출 용액



1280x1024 12μm은 IR 카메라 모듈 핵심 원거리 탐지를 냉각시켰습니다 1



FAQ



1. 비냉각되고 냉각된 ir 디텍터 사이의 차이가 무엇입니까?

2개 종류의 냉각되고 비냉각된 시장에서의 적외선열 이미징 센서가 현재 있습니다.

언쿨레드 ir 디텍터는 대기 온도에 작동합니다. 그것은 반도체 산업을 기반으로 하고 이렇게 하여 보통 작은 사이즈와 저비용과 큰 크기에서 제조될 수 있습니다. 언쿨레드 ir 디텍터는 넓게 휴대용 / 소형컴퓨터 / 모바일 장치에서 사용됩니다.

쿨레드 ir 디텍터는 저온 냉각기에 의해서 지원될 극저온에 그들을 두는 유닛에 패키징됩니다. 그들은 주로 요구하는 복잡한 냉각 시스템 때문에, 비냉각 센서 보다 매우 크고 더 비싸고 덜 믿을 만합니다. 그러나, 냉각된 시스템은 믿을 수 없을 만큼 민감하고, 장거리 임무를 달성하기 위해 보통 긴 초점 길이 광학과 함께 일합니다.



2. 냉각형 적외선 검출기의 장점이 무엇입니까?

냉각된 적외선 초점면 검출기는 어느 것이 탐지기 듀어 냉각기 (ddc)에 의해 제공되 저온에서 작동합니다. 그것은 고감도를 가지고 있고, 비냉각 적외선 검출기 보다 더 미묘하 온도차를 구별할 수 있습니다. 그것은 10 킬로미터 이상 떨어져 있는 매우 장거리에 물체를 발견하고 확인하고 인지할 수 있습니다. 어느 것이 비냉각 검출기 보다 상대적으로 비싼 비용의 결과가 되는 냉각된 탐지자의 구조가 매우 복잡합니다.
