OEM MCT MWIR 고해상도 냉각된 카메라 모듈 1280x1024 12 um
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 1280X1024 | 화소 피치 | 12μm |
|---|---|---|---|
| NETD | ≤20mK | 스펙트럼 범위 | 3.7~4.8μm MW |
| 사이즈 | 149x58.5x71mm | 프레임 속도 | 조정할 수 있는 1~100Hz |
| 하이 라이트 | 냉각된 카메라 모듈 1280x1024,OEM MCT는 카메라 모듈을 냉각시켰습니다,12 um MWIR 카메라 모듈 |
||
제품 설명

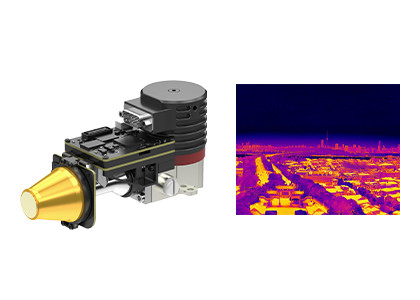

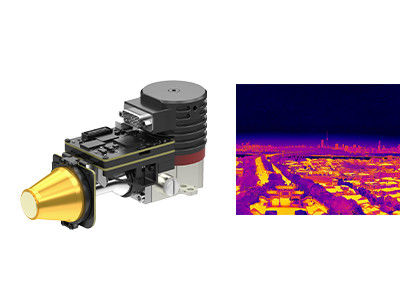

EYAS1212 고해상도 열 모듈
고해상도 1280x1024 / 12μm MCT MWIR는 근접 보드로 적외선 모듈을 냉각시켰습니다
제품 설명
EYAS1212는 1280x1024 포맷 12μm 피치 IR FPA를 기반으로 한 고해상도 아날로그-디지털 냉각된 적외선 모듈입니다.
이 AD 모듈은 FPA 타이밍과 민감한 전원 공급기를 제공하는 근접 이사회를 포함합니다. 게다가 카메라 링크 인터페이스는 대단히 시스템에 검출기의 통합을 단순화하는 16비트 미가공 데이터를 출력합니다.
Therefore, EYAS1212 AD module makes it easy for OEM customers to carry out fast acceptance test on GST C1212M 1280x1024@12μm cooled infrared detector, start rapid secondary development and shorten their development period of cooled infrared modules or complete infrared thermal cameras or systems based on cooled infrared detectors.
주요 특징
- 개발하고 통합되도록 쉽습니다
- 카메라링크 출력된 인터페이스 16비트 미가공 데이터, 직렬 포트 제어
- 일체형 구조체, 차원은 검출기와 일치합니다
- 5V 단일 공급
- 고속도 이동 목표물을 사로잡을 수 있습니다
품질 규격
| 모델 | EYAS1212 |
| ir 디텍터 성능 | |
| 결의안 | 1280x1024 |
| 화소 피치 | 12μm |
| 크리오쿨러 | RS058F |
| 스펙트럼 범위 | 3.7μm~4.8μm MW |
| 냉각 시간 (25' Ｃ) | ≤6min |
| 최적 NETD (20' Ｃ) | ≤20mK |
| 워킹 모드 | |
| 프레임 속도 | 조정할 수 있는 1~100Hz |
| 워킹 모드 | 스냅 사진 ; ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍 |
| 전기 규격서 | |
| 표준 외부인터페이스 | QSH 60 핀 |
| 디지털 영상 | 카메라링크 : 출력 16비트 미가공 데이터 |
| 외부 동기 장치 | CC1 : INT / 프레임 외부 동기 장치 ; CC2 : MC 외부 동기 장치 |
| 통신 | 카메라링크 직렬 포트 : TFG+/-, TC+/- ; 9600bps |
| 전원 공급기 | 1명의 채널 영상 패널 : 5V 1 채널 크리오쿨러 : 24V |
| 파워 안정화 소비 | 9W |
| 차원 (밀리미터) | 149×58.5×71 |
| 중량 | ≤680g |
| 작동 온도 | -40' Ｃ ~ +60' Ｃ |
| 진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
산업 적용
EYAS1212 열사진법 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.
냉각된 비냉각 적외선 검출기
FAQ
1. MCT/HgCdTe 검출기가 무엇입니까?
또한 하퐁치드이트로 불린 MCT는 카드뮴 텔루리드 (CdTe)와 수은 텔루리드 (HgTe)의 화학 화합물과 광검출기에서 일반적인 재료인 메르쿠리우스-카드뮴-텔루리드를 언급합니다. MCT/ 하퐁치드이트 탐지기는 극저온 환경에 작동하는 광전도 검출기이고, 적외선 방사를 발견할 수 있습니다. 그것은 열 센서 보다 더 민감합니다.
2. T2SL 검출기가 무엇입니까?
T2SL은 나노 미터 사이즈에 교대 성장 주기적 헤테로접합과 인조 물인 타입-ii 초격자를 언급합니다. 그것은 큰 전자 유효질량, 큰 흡수 계수와 고양자 효율과 같은 높은 균일성과 우수한 광학 특성을 가지고 있습니다. MCT 적외선 검출기와 비교해서, T2SL 적외선 검출기는 매체와 장파대에서 MCT 적외선 검출기에 적재 균일성과 저비용과 유사한 퍼포먼스를 가지고 있지만, 매우 장파대에서 큰 장점을 가집니다.
3. 로우 라이트, 엑티브 ir와 열사진법 사이의 차이가 무엇입니까?
로우 라이트는 자연광을 필요로 하고, 이미지 증배관을 통하여 약한 자연적 빛 이미지를 강화한 전자 촬상으로 변형합니다 ;
엑티브 ir는 활발히 적외선등을 방출하고 목표에 의해 반영된 적외선을 사용합니다. 그것은 매우 가난한 은닉을 가지고 있습니다 ;
열사진법은 어떠한 빛도 필요로 하지 않고, 목표물과 장면 또는 물체의 다른 지역들 사이의 적외선 방사 차이를 발견하는 비활성 적외선 야간 시력입니다. 그 주위 조명 조건 변화에 의해, 밤 동안 또는 심지어 안개, 비와 다른 가옥한 환경에서 조차 영향을 받으지 마세요.
4. 열사진법을 차단하시겠습니까?
대부분의 경우에, 당신은 합니다. 그러나 적외선은 외벽을 관통할 수 없고 또한 유리가 IR를 차단할 수 있습니다. 그러면 만약 당신이 발견되고 싶지 않으면, 당신이 열사진법을 차단하기 위해 유리 또는 외벽의 뒤에 숨길 수 있습니다.
