근접 보드와 고감도 MCT MWIR 카메라 핵심

원래 장소 무한, 후베이 성, 중국
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 EYAS615A
최소 주문 수량 1개 부분
가격 Negotiable
지불 조건 L/C (신용장), 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
결의안 640x512 / 15μm NETD ≤17mK
스펙트럼 범위 3.7~4.8μm 사이즈 147x58.5x71mm
하이 라이트

고감도 MWIR 카메라 핵심

,

근접 이사회 MWIR 카메라 핵심

,

MCT는 카메라 모듈을 냉각시켰습니다

메시지를 남겨주세요
제품 설명

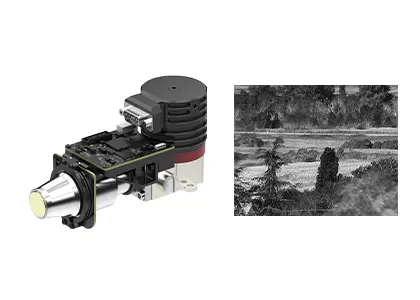

근접 보드와 MCT MWIR 카메라 핵심 고감도


EYAS615A는 열사진법 핵심을 냉각시켰습니다



고감도 640x512@15μm RS058 MCT MWIR MCT MWIR는 근접 보드로 적외선 모듈을 냉각시켰습니다



제품 설명



EYAS615A AD 모듈은 640x512 포맷 15μm 피치 IR FPA를 기반으로 한 아날로그-디지털 냉각된 적외선 모듈입니다. EYAS615A의 전형적 NETD는 17mK 이합니다. 고감도는 매우 장거리에 매우 작은 적외선 방사 차이를 위해 탐지 또는 인식을 보증합니다.



이 AD 모듈은 FPA 타이밍과 민감한 전원 공급기를 제공하는 근접 이사회를 포함합니다. 게다가 카메라 링크 인터페이스는 대단히 시스템에 검출기의 통합을 단순화하는 16비트 미가공 데이터를 출력합니다.



Therefore, EYAS615A module makes it easy for OEM customers to carry out fast acceptance test on GST C615M 640x512@15μm cooled infrared detector, start rapid secondary development and shorten their development period of cooled infrared modules or complete infrared thermal cameras or systems based on cooled infrared detectors.



주요 특징



- 개발하고 통합되도록 쉽습니다

- 카메라링크 출력된 인터페이스 16비트 미가공 데이터, 직렬 포트 제어

- 일체형 구조체, 차원은 검출기와 일치합니다

- 5V 단일 공급

- 고속도 이동 목표물을 사로잡을 수 있습니다



품질 규격



모델 EYAS615A
ir 디텍터 성능
결의안 640x512
화소 피치 15μm
크리오쿨러 RS058
스펙트럼 범위 3.7μm~4.8μm MW
냉각 시간 (25' C) ≤6min
최적 NETD (20' C) ≤17mK
워킹 모드
프레임 속도 조정할 수 있는 1~120Hz
워킹 모드 스냅 사진 ; ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍
전기 규격서
표준 외부인터페이스 QSH 60 핀
디지털 영상 카메라링크 : 출력 16비트 미가공 데이터
외부 동기 장치 CC1 : INT / 프레임 외부 동기 장치 ; CC2 : MC 외부 동기 장치
통신 카메라링크 직렬 포트 : TFG+/-, TC+/- ; 9600bps
전원 공급기 1명의 채널 영상 패널 : 5V
1 채널 크리오쿨러 : 24V
파워 안정화 소비 7W
차원 (밀리미터) 147×58.5×71
중량 ≤680g
작동 온도 -40' C ~ +60' C
진동 크기 진동 : GJB 차량 탑재식 고속도 수송
충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번



산업 적용



EYAS615A 열사진법 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.



근접 보드와 고감도 MCT MWIR 카메라 핵심 0



우리의 장점



근접 보드와 고감도 MCT MWIR 카메라 핵심 1

FAQ



1. 산업이 불확실한 사용된 초점면 어레이 적외선 검출기입니다?

적외선 초점면 검출기는 물체의 적외선 정보를 발견하고 확인하고 분석하기 위해 열적 이미지 시스템의 핵심 구성 요소이고, 핵심입니다. 그것은 교통, 사찰, 보안 모니터링, 일기 예보, 의료와 다른 산업에서 다양한 신청서를 가지고 있습니다.



2. 냉각되 특성이 무엇이고 & 비냉각 적외선 초점면 검출기?

적외선 초점면 검출기는 냉각된 적외선 초점면 검출기와 비냉각 적외선 초점면 검출기로 분할될 수 있습니다. 냉각형 적외선 검출기가 저온에서 고감도와 진공 환경으로 일하고, 더 미묘하 온도차를 구별할 수 있는 반면에, 비냉각 적외선 초점면 검출기는 극저온 환경을 필요로 하지 않고, 실온에 일할 수 있습니다.



3. 적외선열 이미지화가 무엇입니까?
사실상, 온도가 절대 제로 (- 273 C) 보다 더 높은 모든 물체들은 적외선을 방출할 수 있습니다. 목표물 자체와 배경 사이에 적외선 방사 온도차를 측정하기 위한 적외선 카메라 검출기를 이용하여, 당신은 또한 열화상이라고 불리는인 다른 적외선 이미지를 도착할 수 있습니다.


4. 어떻게 적외선 검출기가 일합니까?
목표물에 의해 방출한 적외선 방사는 열감지기의 감지 범위에 들어가는 후, 적외선 검출기가 다른 강도의 방사 신호를 상응하는 전기 신호로 변환시키고, 그리고 나서 증폭과 비디오 프로세싱을 통하여, 육안에 의해 관찰될 수 있는 적외선 이미지를 형성합니다.

5. 냉각형 적외선 검출기의 장점이 무엇입니까?
냉각된 적외선 초점면 검출기는 어느 것이 탐지기 듀어 냉각기 (ddc)에 의해 제공되 저온에서 작동합니다. 그것은 고감도를 가지고 있고, 비냉각 적외선 검출기 보다 더 미묘하 온도차를 구별할 수 있습니다. 그것은 10 킬로미터 이상 떨어져 있는 매우 장거리에 물체를 발견하고 확인하고 인지할 수 있습니다. 어느 것이 비냉각 검출기 보다 상대적으로 비싼 비용의 결과가 되는 냉각된 탐지자의 구조가 매우 복잡합니다.
