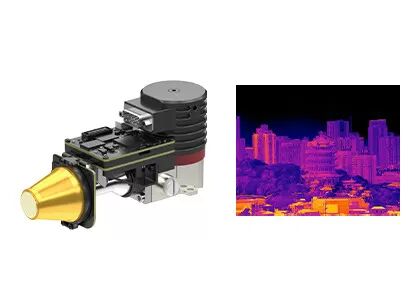

1280x1024 MCT MWIR 냉각 열 카메라 모듈 1~100Hz 프레임 레이트
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | 20mK 이하 | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 149x58.5x71mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | MCT MWIR는 카메라 모듈을 냉각시켰습니다,100Hz 냉각된 카메라 모듈,1280x1024 모이르 카메라 모듈 |
||
제품 설명
고해상도 OEM 냉각 카메라 모듈 1280x1024 / 12μm MCT MWIR
EYAS1212 고화질 열 모듈
고해상도 1280x1024 / 12μm MCT MWIR 근접 보드와 냉각 적외선 모듈
제품 설명
EYAS1212는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 한 고해상도 아날로그 디지털 냉각 적외선 모듈입니다.
이 AD 모듈은 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급원을 포함합니다.카메라 링크 인터페이스는 16비트 원료 데이터를 출력합니다. 이는 탐지기의 시스템과의 통합을 매우 단순화합니다..
따라서 EYAS1212 AD 모듈은 OEM 고객이 C1212M 1280x1024/12μm 냉각 적외선 검출기에 빠른 수용 테스트를 수행하는 것을 용이하게합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
우리는 열 적외선 탐지기와 적외선 카메라 모듈의 공급자입니다. 산업 응용 경험의 몇 년 후, 우리는 전문적인 제공 할 수 있습니다,모든 산업의 고객을 위한 효율적이고 편리한 솔루션, 독립적인 연구 개발 적외선 검출기의 핵심 기술.
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS1212 |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 냉각기 | RS058F |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (25°C) | ≤6분 |
| 최적의 NETD (20°C) | ≤ 20mK |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR/IWR 통합 모드; 윈도우 모드; 피는 방지 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS1212 열영상 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1냉각되지 않은 IR 탐지기와 냉각 된 IR 탐지기의 차이점은 무엇입니까?
현재 시장에는 냉각 및 냉각되지 않은 두 가지 유형의 적외선 열영상 센서가 있습니다.
냉각되지 않은 IR 탐지기는 주변 온도에서 작동합니다. 반도체 산업에 기반하고 따라서 일반적으로 작은 크기와 저렴한 비용으로 대량으로 제조 될 수 있습니다.냉각되지 않은 IR 검출기는 휴대용 / 휴대용 / 모바일 장치에서 널리 사용됩니다..
냉각된 IR 탐지기는 매우 낮은 온도에서 유지되는 장치에 포장되어 있으며 크리오 쿨러에 의해 지원됩니다.냉각되지 않은 센서보다 더 비싸고 덜 신뢰할 수 있습니다.그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 미션을 달성하기 위해 긴 초점 거리의 광학으로 작동합니다.
2냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
3적외선 열영상이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
4적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
5냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
