EYAS G615HMG HOT MWIR 냉각 적외선 AD 모듈, 해상도 640x512 및 픽셀 크기 15μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G615HMG |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 크기 | 72×87×51mm | 해결 | 640x512 / 15μm |
|---|---|---|---|
| NETD | 20mK(F4) | 중간 파장 | 3.7~4.8μm |
| 형질 | 쉬운 통합 | 유형 | 냉각형 AD 모듈 |
| 강조하다 | 매 새끼 330 냉각된 카메라 모듈,로에스는 카메라 모듈을 냉각시켰습니다,320x256 적외선 카메라 핵심 |
||
제품 설명

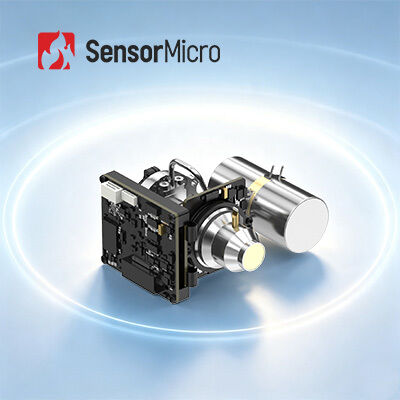

EYAS G615HMG HOT MWIR 냉각 적외선 AD 모듈 640x512/15μm
제품 개요
EYAS G615HMG 냉각 AD 모듈은 640×512/15μm HOT(고온 작동) MWIR 냉각 적외선 검출기와 아날로그-디지털 회로 기판을 통합합니다. 고성능 선형 Stirling 냉각기를 특징으로 하는 이 모듈은 아날로그 출력 신호를 디지털 비디오 스트림으로 변환하는 동시에 필수 구동 전원 및 타이밍 제어를 제공합니다.
이 솔루션을 통해 OEM 고객은 적외선 검출기 수락 테스트를 간소화하고 시스템 통합을 단순화하며 개발 주기를 가속화할 수 있습니다. HOT 기술(최대 150K 작동 온도)은 최적화된 SWaP(크기, 무게 및 전력) 특성과 향상된 신뢰성을 제공하여 높은 안정성이 요구되는 경량 애플리케이션에 이상적입니다.
주요 특징
주류 호환성, 개발 가속화
- 광범위한 플랫폼 호환성을 위한 주류 640×512/15μm HOT MWIR 냉각 적외선 검출기 기반
- 아날로그-디지털 변환을 위한 통합 AD 회로로 빠른 시스템 통합 가능
- 검출기와 동일한 치수의 올인원 설계
HOT 기술로 최적화된 SWaP 구현
- 초점면 작동 온도 150K로 증가
- 컴팩트한 치수: ≤ 72×87×51 mm
- 경량: ≤ 250 g
- 낮은 전력 소비: ≤ 4.5 W
뛰어난 성능, 쉬운 통합
- 빠르게 움직이는 표적을 포착하기 위한 1-120Hz의 조절 가능한 프레임 속도
- Camera Link 인터페이스는 16비트 원시 데이터를 출력합니다.
- 직렬 포트 제어 기능
기술 사양
| 매개변수 | 사양 |
|---|---|
| 모델 | EYAS G615HMG |
| 해상도 | 640×512 |
| 픽셀 크기 | 15μm |
| 분광 응답 | 3.7μm±0.2μm~4.8μm±0.2μm |
| IR 검출기 NETD(23℃) | 20mK(F4) |
| 프레임 속도 | 1~120Hz, 조절 가능 |
| 작동 모드 | 스냅샷, ITR/IWR 통합 모드, 반전 방지, 창 모드 |
| 표준 외부 인터페이스 | 60핀: 37201-SM060-032W1R01 5핀: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 CameraLink (CameraLink 기본 모드) |
| 외부 동기화 | CC1: 외부 프레임 동기 |
| 통신 | CameraLink UART (기본)/ RS232 (사용자 정의 가능) 전송 속도: 9600bps (기본) |
| 전원 공급 장치 | AD 보드: 5V 냉각기: 12V |
| 안정적인 전력 (23℃) | ≤4.5W |
| 냉각 시간 (23℃) | ≤3분 |
| 크기 | 72×87×51 mm |
| 무게 | ≤250 g |
| 작동 온도 | -40℃~+71℃ |
산업 응용 분야
EYAS G615HMG 열화상 모듈은 비파괴 검사(NDT), 환경 모니터링, 장거리 감시, 과학 연구 및 다양한 산업 검사 공정을 포함한 수많은 응용 분야에서 널리 사용됩니다.
제조 역량
- 높은 감도와 뛰어난 성능: 적외선 산업 분야의 세계 선도 기술
- 다양한 적외선 검출기 사용 가능: 다양한 형식과 픽셀 크기의 비냉각 및 냉각 IR 검출기 모두
- 대량 생산으로 빠른 배송 보장: 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
- 첨단 시설: 20,000 평방미터의 클린룸 공간을 갖춘 30,000 평방미터 규모의 시설
자주 묻는 질문
적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 사용하여 물체에 대한 정보를 수집합니다. 물체와 배경 환경 간의 복사 차이 및 물체 자체 내의 변화를 감지함으로써 적외선 열화상은 장면 특성을 드러내는 복사 변동을 표시합니다.
적외선 열화상의 응용 분야는 무엇인가요?
온도 측정과 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이러한 기술을 사용하여 개발된 제품은 전력, 보안 및 모니터링, 산업 제조, 과학 연구, 의료 치료 및 기타 전통적인 분야에 널리 배포됩니다.
적외선 열화상은 어떻게 작동하나요?
자연에서 절대 영도(-273℃) 이상의 온도를 가진 모든 물체는 적외선을 방출합니다. 적외선 카메라 검출기는 대상과 배경 간의 온도 차이를 측정하여 열화상이라고 하는 뚜렷한 적외선 이미지를 생성합니다.
적외선 검출기는 어떻게 작동하나요?
대상에서 방출된 적외선이 열 검출기의 감지 범위에 들어갑니다. 적외선 검출기는 다양한 강도의 복사 신호를 해당 전기 신호로 변환한 다음, 증폭 및 처리되어 가시적인 적외선 이미지를 형성합니다.
냉각 적외선 검출기의 장점은 무엇인가요?
냉각 적외선 초점면 검출기는 검출기 디와르 냉각기(DDC)에서 제공하는 저온에서 작동합니다. 비냉각 검출기보다 더 미묘한 온도 차이를 구별하는 뛰어난 감도를 제공합니다. 이를 통해 10km 이상 떨어진 물체를 탐지, 식별 및 인식할 수 있습니다. 복잡한 구조로 인해 비냉각 검출기에 비해 비용이 높지만, 까다로운 응용 분야에 대해 탁월한 성능을 제공합니다.
