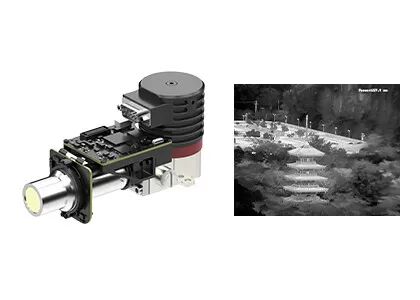

640x512/15μm 냉각 카메라 모듈 RS058 T2SL LWIR 카메라 코어
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS615L |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | 25mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 7.7~9.5μm(LW) | 크기 | 142x58.5x71mm |
| 강조하다 | 15uM 냉각된 카메라 모듈,냉각된 카메라 모듈 640x512,RS058 T2SL 장파장 적외선 카메라 핵심 |
||
제품 설명
냉각 AD 모듈 640x512 / 15μm RS058 T2SL LWIR 냉각 적외선 모듈 빠른 통합
제품 설명
EYAS 시리즈 냉각 AD 모듈은 냉각 IR 탐지기에서 오는 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 사전 증폭기 기능을 갖는다.그것은 다른 해상도 형식과 다른 파동 대역과 함께 제공됩니다.. EYAS615L는 640x512 / 15μm LWIR 냉각 탐지기와 RS058 냉각기가 통합된 EYAS 가족의 일원입니다.
EYAS 시리즈 냉각 AD 모듈을 통해 OEM 고객은 적외선 감지기에 빠른 수용 테스트를 수행 할 수 있습니다.냉각 적외선 검출기를 기반으로 모듈과 완전한 제품의 빠른 2차 개발을 시작하고 개발 기간을 단축합니다.
우리는 선도적인 적외선 탐지기 공급업체와 OEM 카메라 모듈 제조업체입니다. 회사는 20 천 평방 미터 청정실과 30 천 평방 미터의 면적을 차지합니다.고객들에게 적외선 제품 안정적인 공급을 제공할 수 있는.
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS615L |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS058 |
| 스펙트럼 범위 | 70.7μm~9.5μm LW |
| 냉각 시간 (25°C) | ≤5.5분 |
| 최적의 NETD (20°C) | ≤ 25mK |
| 작업 모드 | |
| 프레임 속도 | 1~160Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR & 인터레이스 뱅닝 통합 모드; 윈도우 모드; 안티 블로밍 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 148×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS615L 열영상 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
표준화 된 서비스
전체 문서: 제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작 합니다.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개 변수 검증이 용이해졌습니다.
고급 개발자 툴킷: SDK, API, 알고리즘 및 디버깅 도구
원격 기술 지원: 24시간 24시간 지원
보증: 오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복하기 위해.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
2적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
3냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
