HD 장파장 적외선은 열 카메라 핵심 640x512 고열 력을 냉각시켰습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
사이즈 | 155x67x80mm | 중량 | ≤900g |
장파장 | 7.7~9.5μm | 적외선 렌즈 | 25 밀리미터 |
하이 라이트 | 장파장 적외선은 열 카메라 핵심을 냉각시켰습니다,냉각된 열 카메라 핵심 640x512,HD 장파장 적외선 카메라 핵심 |

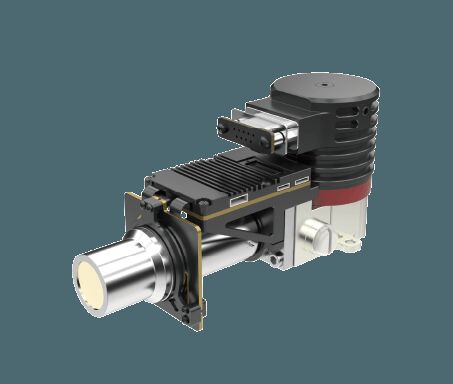

HD 장파장 적외선은 열 카메라 핵심 640x512 고열 력을 냉각시켰습니다
640x512 장파장 적외선은 장거리 탐지를 위해 RS058 저온 냉각기로 카메라 모듈을 냉각시켰습니다
GAVIN615L은 세계적 센서기술 (GST)의 개발된 일종의 표준 냉각된 적외선 모듈인 개빈 시리즈 중 하나입니다.그것은 냉각된 640x512 / 15 um 장파장 적외선 적외선 검출기와 RS058 저온 냉각기 내부를 사용합니다.
다양한 화상 처리 알고리즘은 총 다크니스 또는 나쁜 기상 상태의 뚜렷한 적외선 이미지를 출력하기 위해 이미 GAVIN615L 전자공학 내장되었습니다. 이 냉각된 카메라 모듈은 또한 짧은 거리에 더 많은 감적수를 제공할 뿐만 아니라, 장거리에 위협을 발견하고 인지할 수 있습니다.
세계적 센서기술은 디자인, 제조, 판매와 열 이미징 검출기와 적외선 모듈의 마케팅을 전문으로 합니다. 우리는 고객들에게 다양한 적외선열 영상 솔루션을 제공할 수 있습니다. GST 적외선 카메라 모듈을 이용하여, 그들이 독립적 이차적 개발을 수행하고 연구 개발의 그들의 비용을 줄이도록 편리합니다.
- 장기간 범위 검출의 필요를 충족시켜 줍니다
- 고감도
- 원거리 탐지
- 시스템으로의 쉬운 통합
- DVP / 카메라링크 인터페이스, 날것 / YUV 영상 출력
- 다양한 연속적인 광학 줌 렌즈는 이용 가능합니다
모델 | GAVIN615L |
ir 디텍터 성능 | |
결의안 | 640x512 |
화소 피치 | 15μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 7.7μm~9.5μm LW |
냉각 시간 (20' C) | ≤7min |
NETD (20' C) | ≤25mK |
영상 처리 | |
프레임 속도 | 50Hz/100Hz |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | ×1/×2/×4 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC / AGC / IDE |
전기 규격서 | |
표준 외부인터페이스 | J30JZ 25 핀 |
아나로그 비디오 | PAL |
디지털 영상 | 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력 |
외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
통신 | RS422, 115200bps |
전원 공급기 | 20~28VDC |
파워 안정화 소비 | 14W |
차원 (밀리미터) | 155×67×80 |
중량 | ≤900g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
광학렌즈 | |
선택적인 렌즈 | 고정된 줌 : 25 mm/F2 |
GAVIN615L 냉각된 적외선 카메라 모듈은 넓게 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등과 같은 사용된 상당수 지역입니다.
1. 열 센시비티가 무엇입니까?
또한 NETD (소음 등가 온도차)로 명명된 열 감응성은 매체 파 (MWIR)를 평가하기 위한 핵심적 매개 변수고 장파 (장파장 적외선) 열화상카메라입니다. 그것은 직접적으로 열영상 형성기에 의해 측정된 명료성과 관련됩니다. 그것은 온도차의 신호대잡음비를 대표하고 밀리켈빈스 (mK)로 측정된 수치입니다. 열 감도 값이 더 작습니다, 더 높은 민감도와 청소기 이미지.
2. 열사진법의 적용이 무엇입니까?
온도측정과 전천후 영상은 적외선열 이미지 처리 기술의 2 기본적 기능입니다. 제품은 이러한 2를 기반으로 기술이 넓게 보안 & 모니터링, UAV 화물, 공업 검사, 소방, 예측적 유지 관리, ADAS, 유행성 방지, 아이엇 등에서 사용됨이 분명해졌습니다.
