MCT MWIR 냉각 열 모듈 640x512 / 15µm 장거리 탐지용
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | MWIR는 열 모듈 640x512를 냉각시켰습니다,MCT는 열 모듈 15uM을 냉각시켰습니다,원거리 탐지는 열 모듈을 냉각시켰습니다 |
||
제품 설명

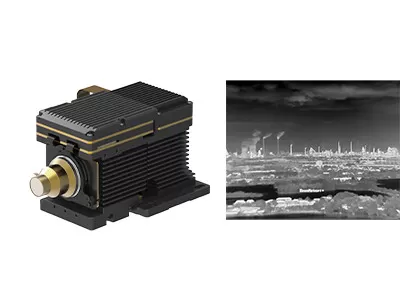

냉각 열 모듈 640x512 / 15μM MCT MWIR 장거리 검출
GAVIN615B 냉각 MWIR 카메라 모듈
GAVIN615B 컴팩트 저전력 소비 640x512 / 15μm MCT MWIR 냉각 카메라 모듈
제품 설명
GAVIN615B는 센서마이크로에서 개발한 냉각 중파 열영상 모듈이다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성되어 있습니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditions장거리에서의 위험과 위협을 감지하고 인식할 수 있고, 단거리에서의 목표에 대한 더 많은 세부 정보를 제시할 수 있습니다.
주요 특징
- 높은 감수성, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 의 장점
•깊은 기술 전문 지식
적외선 센서 기술의 연구, 개발 및 응용에 대한 오랜 경험으로, 우리는 칩 디자인, 웨이퍼 제조,포장 및 검사우리의 탄탄한 기반은 시장의 요구에 부응하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있습니다.
•적외선 센싱의 혁신과 실제 구현에 중점을 둔
우리는 열영상 분야에서 기술적인 돌파구를 추진하는데 최선을 다하고 있으며, NETD,SWaP,운영 온도에서 끊임없이 한계를 뛰어넘고 있습니다.우리의 제품은 지속적으로 보안 전반에 걸쳐 응용 프로그램에서 주도, 산업 모니터링, 지능형 시스템, 그리고 더 많은 것.
•다양한 제품 포트폴리오
독립적인 연구개발과 여러 기술 경로에 의해 지원됩니다.우리는 다양한 산업에 맞춘 맞춤형 솔루션을 제공하는 냉각 및 냉각되지 않은 적외선 감지 부품의 광범위한 범위를 제공합니다..
•엄격 한 신뢰성 검증 은 품질 보장 을 보장 한다
탄탄한 품질 관리 시스템으로 지원되는 우리의 제품은 장기적인 안정성과 신뢰성을 보장하기 위해 생산 전반에 걸쳐 여러 가지 테스트 절차를 거칩니다.
•전문 기술 지원 및 공동 개발 서비스
우리의 엔지니어링 팀은 고객과 연구개발팀과 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 향상시키고 시장에 출시 시간을 단축합니다. 귀하의 성공은 우리의 공동 임무입니다.
자주 묻는 질문
1열감각이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
2열영상술의 응용 분야는 무엇인가요?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열영상 기술의 두 가지 기본 기능입니다.이 두 가지 기술에 기반한 개발 제품은 보안 및 모니터링에 널리 사용됩니다., UAV 보급량, 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등
3MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 하며, 수은-카드미움-텔루리드 (Mercury-Cadmium-Tellurid) 는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 물질이다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하는 광전도 탐지기가므로 적외선 방사선을 탐지할 수 있습니다.열 센서보다 더 민감합니다.
