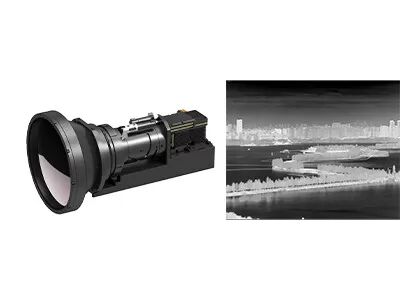

냉각 열 모듈 640x512 / 15μm 연속 줌 렌즈 60~240mm/F4
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | 냉각된 열 모듈 640x512,냉각된 열 모듈 15uM,F4 렌즈 열 카메라 핵심 |
||
제품 설명
냉각 열 모듈 640x512 / 15μM 연속 확대 렌즈 60 ~ 240mm / F4
GAVIN615B 냉각 MWIR 카메라 모듈
GAVIN615B 컴팩트 저전력 소비 640x512 / 15μm MCT MWIR 냉각 카메라 모듈
제품 설명
GAVIN615B는 SenosrMicro가 개발한 냉각 중파 열영상 모듈입니다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성됩니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditions장거리에서의 위험과 위협을 감지하고 인식할 수 있고, 단거리에서의 목표에 대한 더 많은 세부 정보를 제시할 수 있습니다.
주요 특징
장거리 탐지
• 높은 열 민감성
• 넓은 시야
• 장거리 탐지, 60km 떨어진 곳에서 항공기를 탐지 할 수 있습니다.
시스템으로 쉽게 통합
• 카메라 링크/DVP 인터페이스, RAW/YUV 이미지 출력
• 다양한 연속 광학 확대 렌즈 가 있다
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 의 장점
높은 민감도와 뛰어난 성능
적외선 산업에서 세계 최고의 기술
사용 가능한 다양한 적외선 탐지기
다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 lR 탐지기
빠른 배송을 보장하기 위한 대량 생산
3개의 생산 라인업으로 매년 수백만 개의 탐지기를 생산할 수 있습니다.
자주 묻는 질문
1열감각이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
2냉각되지 않은 IR 탐지기와 냉각 된 IR 탐지기의 차이점은 무엇입니까?
현재 시장에는 냉각 및 냉각되지 않은 두 가지 유형의 적외선 열영상 센서가 있습니다.
냉각되지 않은 IR 탐지기는 주변 온도에서 작동합니다. 반도체 산업에 기반하고 따라서 일반적으로 작은 크기와 저렴한 비용으로 대량으로 제조 될 수 있습니다.냉각되지 않은 IR 검출기는 휴대용 / 휴대용 / 모바일 장치에서 널리 사용됩니다..
냉각된 IR 탐지기는 매우 낮은 온도에서 유지되는 장치에 포장되어 있으며 크리오 쿨러에 의해 지원됩니다.냉각되지 않은 센서보다 더 비싸고 덜 신뢰할 수 있습니다.그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 미션을 달성하기 위해 긴 초점 거리의 광학으로 작동합니다.
