OEM 냉각 카메라 모듈 LWIR 1280x1024 해상도 10μm 픽셀 피치 및 35mK NETD 적외선 탐지
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G1210LC |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 10μm |
|---|---|---|---|
| NETD | 35mK(F2) | 스펙트럼 범위 | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
| 크기 | 148×59×82mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | OEM은 카메라 모듈을 냉각시켰습니다,12 um 적외선 검출기 냉각된 카메라 모듈,MWIR 검출기는 카메라 모듈을 냉각시켰습니다 |
||
제품 설명
고해상도 1280x1024 / 10μm LWIR 냉각 적외선 모듈 (근접 보드 포함)
제품 설명

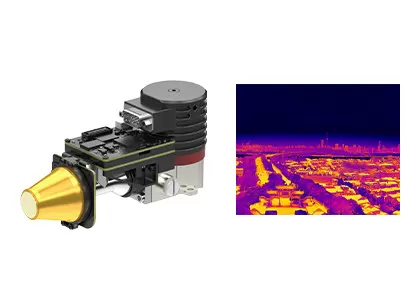

EYAS G1210LC 냉각 AD 모듈은 1280x1024/10μm LWIR 냉각 적외선 검출기와 AD(아날로그-디지털) 회로 기판으로 구성됩니다. RS079G 로터리 스털링 냉각기를 장착하여 냉각 적외선 검출기의 아날로그 출력 신호를 디지털 비디오 스트림으로 변환하고, 필요한 구동 전원 및 타이밍 제어를 제공합니다.
이 솔루션은 OEM 고객이 적외선 검출기 테스트를 신속하게 수행하고, 시스템 통합을 단순화하며, 개발을 크게 가속화할 수 있도록 지원합니다. MWIR AD 모듈과 비교하여 LWIR 모듈은 더 강력한 투과력과 간섭 방지 기능을 제공하여 복잡한 조건에서 높은 신뢰성이 요구되는 애플리케이션에 적합합니다.
주요 특징
- 아날로그-디지털 변환, 개발 가속화 - 1280x1024/10μm LWIR 냉각 적외선 검출기를 기반으로 하며, 아날로그-디지털 변환을 위한 AD 회로가 통합되어 있습니다. 검출기와 치수가 일치하는 통합 설계입니다.
- 간섭 방지 감지를 위한 LWIR - 먼지와 모래를 투과하는 강력한 성능으로 복잡한 환경에 적합합니다. 태양 및 바다 표면의 반사에 영향을 받지 않습니다. 저온 물체 감지가 가능합니다.
- 뛰어난 성능, 쉬운 통합 - Cameralink 인터페이스는 16비트 원시 데이터를 출력하며, 시리얼 포트 제어가 가능합니다. 1~100Hz의 고속 프레임 속도 조절이 가능하여 고속으로 움직이는 물체를 포착할 수 있습니다.
제품 사양
| 매개변수 | 사양 |
|---|---|
| 모델 | EYAS G1210LC |
| 지표 | |
| 해상도 | 1280x1024 |
| 픽셀 크기 | 10μm |
| 스펙트럼 응답 | 7.7μm±0.2μm~9.4μm±0.3μm |
| IR 검출기 NETD(23℃) | 35mK(F2) |
| 작동 모드 | |
| 프레임 속도 | 1~100Hz, 조절 가능 |
| 작동 모드 | 스냅샷, ITR 모드, 안티 블로밍, 윈도우 모드 |
| 전기적 | |
| 표준 외부 인터페이스 | 60핀: 37201-SM060-032W1R01 5핀: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 CameraLink (CameraLink DualBase 모드) |
| 외부 동기화 | CC1: 외부 프레임 동기 |
| 통신 | CameraLink UART (기본값)/ RS232 (맞춤 설정 가능) 전송 속도: 9600bps (기본값) |
| 전원 공급 장치 | AD 보드: 5V 냉각기: 24V |
| 안정화 전력 (23℃) | ≤13W |
| 냉각 시간 (23℃) | ≤6분 |
| 크기 (mm) | 148x59x82 |
| 무게 (g) | ≤680 |
| 작동 온도 | -40℃~+71℃ |
산업 응용 분야
EYAS G1210LC 열화상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
SensorMicro 소개
SensorMicro는 혁신은 실제 세계의 요구에 부응해야 한다는 단순하지만 강력한 신념으로 설립되었습니다. 우리는 사람들이 시스템이 표면 너머의 패턴, 문제 및 가능성을 볼 수 있도록 힘을 실어주기 위해 존재합니다.
보이지 않는 열을 보이는 진실로 바꾸어, 우리는 산업이 더 스마트한 결정을 내리고, 가장 중요한 것을 보호하며, 명확성을 가지고 복잡성을 탐색하도록 돕습니다. 자체 제작 및 고객 우선주의에 대한 우리의 약속은 보안, 소방, 산업 검사, 의료, 머신 비전, 환경 모니터링 및 탄소 중립의 핵심 측면에 걸쳐 우리의 글로벌 모멘텀을 이끌어왔습니다.
우리는 단순한 적외선 기술 회사가 아닙니다. 우리는 지속 가능하고 윤리적이며 인간 중심적인 미래를 구축하기 위해 헌신하는 사람들의 커뮤니티입니다. 우리가 만드는 모든 혁신의 픽셀은 보호하고, 힘을 실어주고, 봉사하겠다는 약속입니다.
자주 묻는 질문
1. 열 감도란 무엇인가요?
열 감도(NETD, Noise Equivalent Temperature Difference)는 중파장(MWIR) 및 장파장(LWIR) 열화상 카메라를 평가하는 핵심 매개변수입니다. 열화상 카메라로 측정된 선명도와 직접적인 관련이 있습니다. 온도 차이의 신호 대 잡음비를 나타내는 수치이며 밀리켈빈(mK) 단위로 측정됩니다. 열 감도 값이 작을수록 감도가 높고 이미지가 선명합니다.
2. 열화상의 응용 분야는 무엇인가요?
온도 측정 및 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이 두 가지 기술을 기반으로 개발된 제품은 보안 및 모니터링, 페이로드, 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등에서 널리 사용됩니다.
3. MCT/HgCdTe 검출기란 무엇인가요?
MCT 또는 HgCdTe라고도 하는 것은 카드뮴 텔루라이드(CdTe)와 수은 텔루라이드(HgTe)의 화합물이며 광검출기에서 흔히 사용되는 재료입니다. MCT/HgCdTe 검출기는 저온 환경에서 작동하며 적외선 복사를 감지할 수 있는 광전도 검출기입니다. 열 센서보다 민감합니다.
