비접촉 온도학 640x512 해상도와 ±0.5°C 정확도를 위한 8μm 픽셀 피치와 함께 냉각되지 않은 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS2.0; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 열화상 열 이미징 모듈 17um,비냉각식 열 이미징 모듈 384x288,비접촉식 비냉각식 열 카메라 코어 |
||
제품 설명

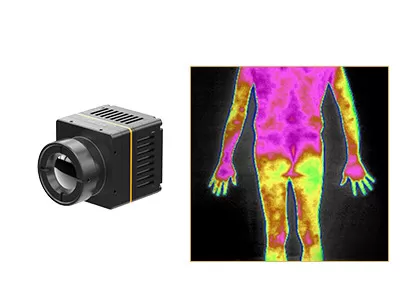

비접촉 체온 측정 비냉각 열화상 모듈 640x512 8μm
제품 개요
iHA608W는 비접촉 체온 측정에 최적화된 ApexCore 640×512, 8μm 픽셀 피치의 적외선 검출기를 활용하는 비냉각 적외선 카메라 코어입니다. 이 모듈은 ±0.5°C의 측정 정확도를 달성합니다. 의료 전용 이미지 처리 알고리즘을 구현하여 열화상 품질을 향상시키고, 물체 온도 분포의 시각적 표현을 실현하며 안정적인 정량적 온도 측정 출력을 제공합니다. 8μm 픽셀 피치를 통해 모듈은 소형화된 기계적 치수를 달성합니다. Type-C 비디오 신호 출력 및 USB2.0 데이터 통신 인터페이스가 시스템 통합을 위해 구현되었습니다. 대상 응용 분야에는 의료 진단 장비, 인구 건강 검진 시스템 및 가축 온도 모니터링 시스템이 포함됩니다.
주요 특징
- 고정밀 체온 측정 및 최적화된 의료 열화상
- 비접촉 체온 측정을 위해 튜닝된 알고리즘; 최대 ±0.5°C의 측정 정확도
- 의료 규격 광학 어셈블리 및 전용 이미지 알고리즘으로 열화상 정의 향상
- 내장 통합을 위한 소형화된 기계적 특성
- ApexCore 8μm 비냉각 적외선 검출기를 채택하여 컴팩트한 구조 설계 실현
- 외형 치수: 21×21×31.5mm; 모듈 무게: 25±2g, 컴팩트 임베디드 시스템에 적용 가능
- 완전한 인터페이스 및 소프트웨어 개발 지원
- 시스템 임베딩을 위한 Type-C 비디오 출력 및 USB2.0 통신 인터페이스 통합
- Windows, Android 및 Linux용 SDK 패키지가 제공되어 2차 개발 용이
제품 사양
| 모델 | iHA608W |
| IR 검출기 지표 | |
| 감지 재료 | VOx |
| 해상도 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의료/의사 색상 |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 온도 측정 | |
| 작동 온도 | 10°C~+50°C |
| 온도 측정 범위 | 32°C~+42°C |
| 온도 측정 정확도 | ±0.5°C 이하 (2분 예열 후, 주변 23±3°C, 대상 32-42°C) |
| 측정 거리 | 0.5m-5m; SDK를 통한 다중 거리 온도 측정 지원 |
| SDK | Windows/Android/Linux SDK 지원, 비디오 스트림 분석, 모듈 제어, 포괄적인 배열 온도 측정, 온도 이미징, 온도 창 설정, 다중 통합 실현 |
| 전기 | |
| 표준 외부 인터페이스 | USB(TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB2.0 |
| 공급 전압 | 5V±0.5 |
| 일반적인 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 거리 | 4mm |
| 렌즈 유형 | 고정 초점 무열 |
| F/# | 1 |
| FOV(H×V) | 69.2°×55.4° |
| 기계 | |
| 크기 (렌즈 포함) | 21mm×21mm×31.5mm (4mm 렌즈 포함) |
| 무게 (렌즈 포함) | 25g±2 (4mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -10°C~+50°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 하프 사인파, 40g/11ms, 충격 방향, 3축, 6 방향 |
| ESD | 6kV 접촉 방전; 8kV 공기 방전 |
| 인증 | |
| 환경 인증 | ROHS2.0/REACH |
산업 응용 분야
iHA608W 열 모듈은 현재 및 미래에 질병 스크리닝, 한의학 물리 치료, 건강 검진, 재활 등의 분야에서 널리 사용될 것으로 예상됩니다.
표준화된 서비스
- 완전한 문서: 제품 설명서, 설정 가이드 및 선택 참조. 추측 없이 시작할 수 있습니다.
- 개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증을 쉽게 수행할 수 있습니다.
- 고급 개발자 도구 키트: SDK, API, 알고리즘 및 디버깅 도구를 통한 심층 통합.
- 원격 기술 지원: 연중무휴 지원 - 중요한 문제에 대한 신속한 응답 및 시기적절한 해결.
- 보증: 최적의 성능 복원을 위한 정품 부품 및 엄격한 공정 준수.
자주 묻는 질문
1. 적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 사용하여 물체에 대한 정보를 수집하여, 저시인성 환경에서도 물체의 이미지를 형성하거나 온도 정보를 얻는 방법입니다.
2. 적외선 열화상은 어떻게 작동하나요?
적외선 열화상 시스템은 적외선 기술을 이용한 수동 비접촉 감지 및 식별 시스템입니다. 적외선 복사를 통과할 수 있는 적외선 광학 시스템을 통해 장면의 적외선 복사를 초점면 배열 적외선 검출기에 집중시킵니다. 열 검출기는 다른 강도의 복사 신호를 해당 전기 신호로 변환한 다음, 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
