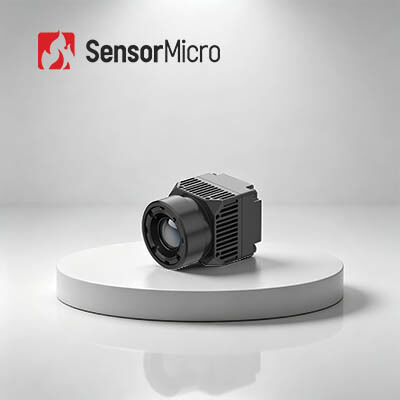

±0.5°C 정확도를 위한 640x512 해상도 및 8μm 픽셀 피치를 갖춘 의료용 열화상 적외선 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS2.0; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 의학 열사진법 적외선 카메라 핵심,적외선 카메라 핵심 384x288,17 um 의학 열 카메라 핵심 |
||
제품 설명
의료 열영상 적외선 카메라 코어 640x512 8μm
제품 개요
ApexCore 640×512/8μm 적외선 검출기로 장착된 iHA608W는 ±0.5°C의 정확도로 접촉하지 않는 체온 측정에 설계된 전문 열 핵입니다.전용 의료 알고리즘은 상세한 열 영상과 신뢰할 수 있는 온도 데이터를 제공합니다.. 8μm 픽셀 디자인은 컴팩트하고 가벼운 구조를 달성합니다. C 타입 비디오 및 USB2.0 인터페이스와 멀티 플랫폼 SDK는 통합을 단순화합니다.
주요 특징
- ±0.5°C까지의 정확한 비접촉 온도 측정, 의료용 렌즈 및 선명한 열영상 알고리즘
- 컴팩트 21×21×31.5mm 차원, 25±2g 무게 8μm ApexCore 적외선 검출기 덕분에
- C형 및 USB2.0 인터페이스; 빠른 개발을 위해 Windows, Android 및 Linux의 SDK 지원
제품 사양
| 모델 | iHA608W |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의학적 색상 |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 온도 측정 | |
| 작동 온도 | 10°C~+50°C |
| 온도 측정 범위 | 32°C~+42°C |
| 온도 측정 정확성 | ≤±0.5°C (열열 2분 후, 주변 23±3°C, 목표 32-42°C) |
| 측정 거리 | 0.5m-5m; SDK를 통해 멀티 거리의 온도 측정을 지원합니다. |
| SDK | 윈도우/안드로이드/리눅스 SDK를 지원, 비디오 스트림 분석, 모듈 제어, 포괄적 인 배열 온도 측정, 온도 이미징, 온도 창 설정, 다중 통합을 실현 |
| 전기 | |
| 표준 외부 인터페이스 | USB ((TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB20 |
| 공급 전압 | 5V±05 |
| 일반적인 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 길이 | 4mm |
| 렌즈 종류 | 고정 초점 아테르마 |
| F/# | 1 |
| FOV ((H × V) | 690.2° × 55.4° |
| 기계식 | |
| 크기 (렌즈 포함) | 21mm × 21mm × 31.5mm (4mm 렌즈 포함) |
| 무게 (렌즈 포함) | 25g±2 (4mm 렌즈 포함) |
| 환경적 적응력 | |
| 작동 온도 | -10°C~+50°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향, 3 축, 6 방향 |
| ESD | 6kV 접촉 방출; 8kV 공기 방출 |
| 인증 | |
| 환경 인증 | ROHS2.0/REACH |
산업용 용도
iHA608W 열 모듈은 질병 검진, 전통 중국 의학 물리 치료, 건강 검사, 재활 등 분야에서 널리 사용될 것으로 예상됩니다.현재와 미래에.
생산 능력
내부 적외선 탐지기 기술
- 8인치 0.11μm VOx 냉각되지 않은 적외선 감지기
- 8인치 0.5μm MCT 냉각 적외선 감지기
- 8인치 0.5μm T2SL 냉각 적외선 감지기
생산 용량 및 장점
- 매년 600만 대의 자발적인 적외선 탐지기
- 30,000m2 반도체 제조 시설
- 20,000 m2 청정실 면적
자주 묻는 질문
1냉각되지 않은 초원 평면 배열 미크로 볼로미터는 어떻게 작동합니까?
적외선 방사선 열 효과의 원리를 사용하여 냉각되지 않은 적외선 탐지기는 적외선 흡수 물질로 적외선 방사선 에너지를 열 에너지로 변환합니다.따라서 민감한 물질의 온도가 증가합니다그럼, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 초점 평면 탐지기는 통합 된 Dewar 냉각 조립 장치 (IDCA) 가 필요하지 않으며 방 온도에서 작동 할 수 있습니다. 빠른 시작, 낮은 전력 소비,작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등. 냉각되지 않은 적외선 초점 평면 탐지기의 민감도는 냉각 된 적외선 탐지기의 것만큼 좋지 않지만,그것의 비용 성능은 냉각 탐지보다 분명히 더 좋았습니다더 넓은 적용 가능성을 가지고 있습니다.
