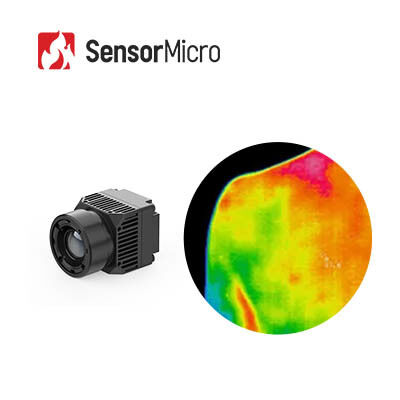

의료 열화상용 비방사선 640×512 해상도 8μm 픽셀 피치 적외선 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS2.0; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 확산 무료 적외선 카메라 모듈,의학 적외선 카메라 모듈 384x288,의학 열화상 카메라 모듈 |
||
제품 설명
방사능 없는 640×512/8μm 적외선 카메라 모듈
제품 개요
iHA608W 냉각되지 않은 적외선 카메라 코어는 고성능 640×512 해상도 8μm 적외선 검출기를 통합한 전문 열영상 솔루션입니다.비접촉 지능형 온도 측정에 초점을 맞추고±0.5°C의 정확한 온도 검출 능력과 최적화된 의료 영상 기술을 통해 명확한 열 이미지 및 안정적인 온도 데이터 출력을 제공합니다. 소형화 된 크기를 특징으로,가벼운 디자인이 모듈은 빠른 장비 통합과 2차 개발을 지원합니다. 상업 의료 검사 장비의 이상적인 핵심 구성 요소로 작용합니다.가정용 건강 탐지 장치, 그리고 가축 번식 온도 모니터링 시스템.
주요 특징
- 정확 한 측정, 상세 한 열 영상
- 특히 ±0.5°C까지의 정확도로 접촉 없이 체온을 측정하기 위해 설계된
- 의료용 광학 렌즈와 전용 의료용 이미지 처리 알고리즘은 명확한 이미지를 제공합니다.
- 컴팩트 디자인, 가벼운 통합
- 컴팩트한 형식 인수를 위해 작은 픽셀 피치로 8μm ApexCore 적외선 탐지기로 작동합니다.
- 크기는 21×21×31.5mm만큼 작고 무게는 25±2g만큼 낮으며, 컴팩트 장치에 통합하기에 이상적입니다.
- 빠른 통합, 쉬운 발전
- 표준화 된 C 타입 + USB 2.0 인터페이스
- 개발 장벽을 낮추기 위해 Windows, Android 및 Linux SDK를 제공합니다.
제품 사양
| 모델 | iHA608W |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의학적 색상 |
| PC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 온도 측정 | |
| 작동 온도 | 10°C~+50°C |
| 온도 측정 범위 | 32°C~+42°C |
| 온도 측정 정확성 | ≤±0.5°C (열열 2분 후, 주변 23±3°C, 목표 32-42°C) |
| 측정 거리 | 0.5m-5m; SDK를 통해 멀티 거리의 온도 측정을 지원합니다. |
| SDK | 윈도우/안드로이드/리눅스 SDK를 지원, 비디오 스트림 분석, 모듈 제어, 포괄적 인 배열 온도 측정, 온도 이미징, 온도 창 설정, 다중 통합을 실현 |
| 전기 | |
| 표준 외부 인터페이스 | USB ((TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB20 |
| 공급 전압 | 5V±05 |
| 일반적인 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 길이 | 4mm |
| 렌즈 종류 | 고정 초점 아테르마 |
| F/# | 1 |
| FOV ((H × V) | 690.2° × 55.4° |
| 기계식 | |
| 크기 (렌즈 포함) | 21mm × 21mm × 31.5mm (4mm 렌즈 포함) |
| 무게 (렌즈 포함) | 25g±2 (4mm 렌즈 포함) |
| 환경적 적응력 | |
| 작동 온도 | -10°C~+50°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향, 3 축, 6 방향 |
| ESD | 6kV 접촉 방출; 8kV 공기 방출 |
| 인증 | |
| 환경 인증 | ROHS2.0/REACH |
산업용 용도
iHA608W 열 모듈은 질병 검진, 전통 중국 의학 물리 치료, 건강 검사, 재활,및 관련 의료용품.
우리 의 장점
내부 적외선 탐지기 기술
- 8인치 0.11μm VOx 냉각되지 않은 적외선 감지기
- 8인치 0.5μm MCT 냉각 적외선 감지기
- 8인치 0.5μm T2SL 냉각 적외선 감지기
생산 용량 및 장점
- 매년 600만 대의 자발적인 적외선 탐지기
- 30,000m2 반도체 제조 시설
- 20,000 m2 청정실 면적
자주 묻는 질문
1열 감수성이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
2열영상술의 응용 분야는 무엇인가요?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열영상 기술의 두 가지 기본 기능입니다.이 두 가지 기술에 기반한 개발 제품은 보안 및 모니터링에 널리 사용됩니다., 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 및 기타 다양한 응용 프로그램.
