MCT MWIR 적외선 검출기는 열 모듈 640x512 15μM을 냉각시켰습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 640x512 / 15μm | NETD | ≤20mK |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 사이즈 | 125x92x67mm | 중량 | ≤650g |
| 하이 라이트 | 검출기는 열 모듈 640x512를 냉각시켰습니다,MWIR는 열 모듈 15μM을 냉각시켰습니다,MCT 적외선 카메라 모듈 |
||
제품 설명

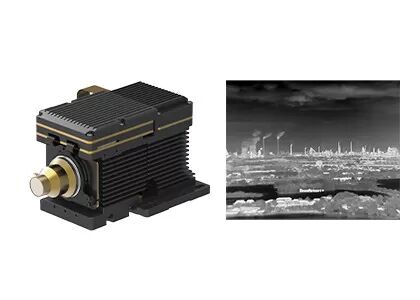

640x512 / 15μm MCT MWIR 적외선 검출기와 냉각된 열 모듈
제품 설명
GAVIN615B는 세계적 센서기술 (GST)의 개발된 냉각된 중간 한류 열사진법 모듈입니다. 그것은 RS046 크리오쿨러로 640x512 / 15 um 하퐁치드이트 MWIR ir 디텍터로 구성됩니다, 하드웨어 전자와 다양한 화상 처리 알고리즘이 날카롭고 뚜렷한 열화상을 제공하기 위해 또한 이미 끼워집니다. 그것은 3.7μm~4.8μm MW로부터의 스펙트럼 범위에 유효합니다.
RS046 크리오쿨러로 설정되어 차원에서 125x92x67mm을 측정하고 무게에서 650g보다 무게가 적게 나가면서, GAVIN615B는 크기에 매우 소형입니다. 그것은 파워 안정화 소비가 12w만큼 낮게 있다는 것 입니다. 산업표준으로 인터페이스를 카메라링크 그러면 적외선 카메라 또는 시스템 통합 사업자는 GAVIN615B 열사진법 모듈을 기반으로 쉽게 그들의 완전한 카메라를 설계하거나 통합할 수 있습니다.
주요 특징
- 고감도, NETD≤20mK
- 원거리 탐지
- 조정 가능한 프레임 금리
- 시스템으로의 쉬운 통합
품질 규격
| 모델 | GAVIN615B |
| ir 디텍터 성능 | |
| 결의안 | 640x512 |
| 화소 피치 | 15μm |
| 크리오쿨러 | RS046 |
| 스펙트럼 범위 | 3.7μm~4.8μm MW |
| 냉각 시간 (20' Ｃ) | ≤7min |
| NETD (20' Ｃ) | ≤20mK |
| 영상 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | J30JZ 25 핀 |
| 아나로그 비디오 | PAL |
| 디지털 영상 | 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력 |
| 외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
| 통신 | RS422, 115200bps |
| 전원 공급기 | 20~28VDC |
| 파워 안정화 소비 | 12W |
| 차원 (밀리미터) | 125×92×67 |
| 중량 | ≤650g |
| 작동 온도 | -40' Ｃ ~ +60' Ｃ |
| 진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
| 광학렌즈 | |
| 선택적인 렌즈 | 연속적인 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업 적용
GAVIN615B 열 적외 카메라 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.
GST 적외선에 대하여
FAQ
1. 크리오쿨러가 무엇을 위해 사용됩니까?
크리오쿨러는 열화상이 장기 임무에 잡힐 수 있도록 센서를 극단적으로 추운 채로 유지하는 기계입니다. 많은 고성능 응용에서, 이미지를 캡쳐하는 센서는 극저온을 요구합니다.
2. 크리오쿨러의 품질을 측정하기 위한 주 요인이 무엇입니까?
긴 배터리 사용 시간과 믿을 수 있는 오퍼레이션은 크리오쿨러의 질을 측정하기 위해 주 요인입니다. 그스티르 크리오쿨러는 넓은 작동 온도 범위와 우수한 신뢰성을 가집니다. 그것의 평균 고장 시간 (고장시간 의미하세요) 24*7 기동 작동 요구조건을 만나는 10,000 시간까지 올랐습니다.
3. 평균 고장 시간이 무엇입니까?
평균 고장 시간 (고장시간 의미하세요) 부분의 신뢰성을 측정합니다. 그것은 당신에게 얼마나 오래 평균적으로 일부는 마지막으로 그것 전에 깨지고 당신이 그것을 대체하여야 한다는 것을 보여줍니다. 기본 수준에, 그것은 당신이 구입하고 있다고 부품의 품질에 대하여 당신에게 말합니다. 더 오랫동안 그들은 지속할수록,.
4. 열사진법의 적용이 무엇입니까?
온도측정과 전천후 영상은 적외선열 이미지 처리 기술의 2 기본적 기능입니다. 제품은 이러한 2를 기반으로 기술이 넓게 보안 & 모니터링, UAV 화물, 공업 검사, 소방, 예측적 유지 관리, ADAS, 유행성 방지, 아이엇 등에서 사용됨이 분명해졌습니다.
