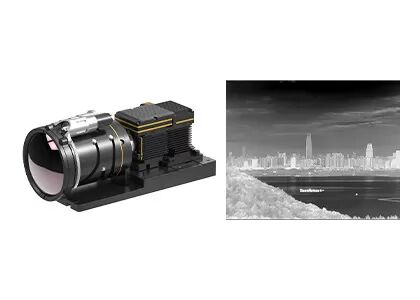

전기 광학 적외선 시스템용 MWIR 냉각식 열 모듈 640x512/15μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | 적외선 시스템 열 모듈 15uM,640x512 MWIR 열 모듈,전자 광학 MWIR 열 모듈 |
||
제품 설명
냉각 열 모듈 640x512 / 15μM MWIR 전광 적외선 시스템
제품 설명
GAVIN615B는 센서마이크로에서 개발한 냉각 중파 열영상 모듈이다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성되어 있습니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
주요 특징
- 높은 감수성, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
냉각된 냉각되지 않은 열영상 솔루션
우리 에 관한 것
우리의 비전: 감지의 경계를 확장하고 사람들이 주변 세계와 연결하는 방식을 변화시킵니다.
우리의 임무: 전 세계 산업을 변화시키기 위해 적외선 감지 기술의 힘을 활용하여 더 똑똑한 의사결정, 더 안전한 환경, 더 연결된 미래를 가능하게 합니다.
우리의 가치: 세계를 더 나은 곳으로 만드는 첨단 적외선 기술을 만드는 것.
자주 묻는 질문
1냉각기 는 무엇 에 사용 됩니까?
냉각기는 센서를 극도로 냉각시켜서 장기 임무에서 열 이미지를 찍을 수 있는 기계입니다.이미지를 촬영하는 센서는 극히 낮은 온도를 필요로 합니다..
2크리오쿨러의 품질을 측정하는 주요 요소는 무엇입니까?
배터리 사용 기간이 길고 안정적인 작동은 크리오쿨러의 품질을 측정하는 주요 요소입니다. 센서 마이크로 크리오쿨러는 넓은 작동 온도 범위와 뛰어난 신뢰성을 가지고 있습니다.MTTF (Mean Time to Failures) 는 10에 도달했습니다.24*7 부팅 운영 요구 사항을 충족합니다.
3MTTF란 무엇인가요?
MTTF (Mean Time to Failure) 는 부품의 신뢰성을 측정합니다. 부품이 깨지기 전에 평균적으로 얼마나 오래 지속되는지 보여줍니다.구매하는 부품의 품질에 대해 알려줍니다.더 오래 지속될수록 더 많은 가치를 얻을 수 있습니다.
4MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 하며, 수은-카드미움-텔루리드 (Mercury-Cadmium-Tellurid) 는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 물질이다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하는 광전도 탐지기가므로 적외선 방사선을 탐지할 수 있습니다.열 센서보다 더 민감합니다.
