빠른 통합 MCT MWIR 냉각 열 모듈 640x512/15μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | 빠른 통합 MWIR 열 모듈,MCT는 열 Module,15uM MWIR 냉각된 카메라 모듈을 냉각시켰습니다 |
||
제품 설명

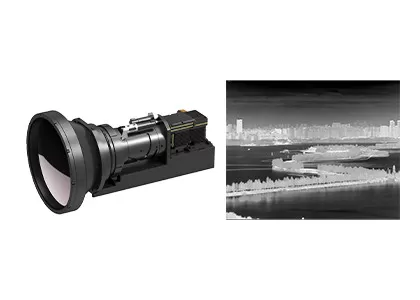

640x512 / 15μM MCT MWIR 냉각 열 모듈을 드론으로 빠르게 통합
제품 설명
GAVIN615B는 센서마이크로에서 개발한 냉각 중파 열영상 모듈이다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성되어 있습니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
고객들이 선택할 수 있는 다양한 연속 줌 렌즈를 제공합니다: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, 장거리 모니터링 애플리케이션에 적합합니다.
주요 특징
- 높은 감수성, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 에 관한 것
센서마이크로 (SensorMicro) 는 세계 최고의 적외선 탐지기 제조업체이자 서비스 제공업체입니다.그것은 전 세계 고객에게 고성능 냉각되지 않은 냉각 된 열영상 탐지기를 제공하고 전문적인 응용 경험을 공유하고자합니다..
센서마이크로 (SensorMicro) 는 선진 적외선 감지기, 카메라 코어, 다재다능한 형식과 파동 대역을 갖춘 모듈을 제공합니다.우리의 제품은 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미지 및 센싱 애플리케이션을 지원합니다..
센서 마이크로 탐지기는 열도, 보안 및 감시, 개인 시력, 자동차 및 소비자 적외선 제품에서 널리 사용되었습니다.센서 마이크로의 대량 생산 능력은 모든 기존 및 신흥 시장에서 증가하는 수요를 충족시킬 수 있습니다..
자주 묻는 질문
1냉각기 는 무엇 에 사용 됩니까?
냉각기는 센서를 극도로 냉각시켜서 장기 임무에서 열 이미지를 찍을 수 있는 기계입니다.이미지를 촬영하는 센서는 극히 낮은 온도를 필요로 합니다..
2크리오쿨러의 품질을 측정하는 주요 요소는 무엇입니까?
배터리 사용 기간이 길고 안정적인 작동은 크리오쿨러의 품질을 측정하는 주요 요소입니다. 센서 마이크로 크리오쿨러는 넓은 작동 온도 범위와 뛰어난 신뢰성을 가지고 있습니다.MTTF (Mean Time to Failures) 는 10에 도달했습니다.24*7 부팅 운영 요구 사항을 충족합니다.
3열 감수성이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
