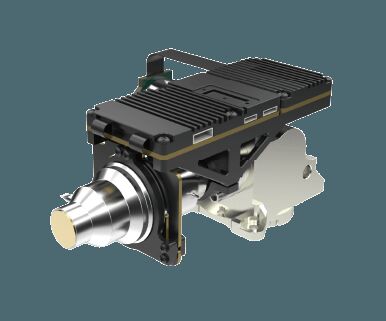

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 크기 | 125x92x67mm | 무게 | ≤650g |
|---|---|---|---|
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 강조하다 | 640x512 냉각 열 모듈,15μm 냉각 열 모듈 |
||
제품 설명
640x512 / 15μm MCT MWIR 냉각 열 모듈 멀티 센서 페이로드
제품 설명
GAVIN615B는 SensorMicro가 개발한 냉각 중파 열영상 모듈이다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성되어 있습니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
주요 특징
- 높은 감수성, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노파, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
표준화 된 서비스
전체 문서: 제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작 합니다.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개 변수 검증이 용이해졌습니다.
고급 개발자 툴킷: SDK, API, 알고리즘 및 디버깅 도구
원격 기술 지원: 24시간 24시간 지원
보증: 오리지널 부품 및 엄격한 프로세스 준수 최적의 성능을 회복하기 위해.
자주 묻는 질문
1냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 듀어쿨러 (ddc) 를 통해 제공되는 낮은 온도에서 작동합니다.그것은 높은 민감성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 탐지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
2적외선 열영상 촬영은 어떻게 작동할까요?
적외선 열영상 시스템은 적외선 기술의 비접촉 탐지 및 식별입니다.그것은 초광평면 배열 적외선 탐지기에 광경 시스템을 통해 현장의 적외선 방사선을 집중 적외선 방사선을 통과 할 수 있습니다열 감지기는 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환하고 증폭 및 비디오 처리를 통해맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다..
3냉각기 는 무엇 에 사용 됩니까?
냉각기는 센서를 극도로 냉각시켜서 장기 임무에서 열 이미지를 찍을 수 있는 기계입니다.이미지를 촬영하는 센서는 극히 낮은 온도를 필요로 합니다..
4크리오쿨러의 품질을 측정하는 주요 요소는 무엇입니까?
배터리 사용 기간이 길고 안정적인 작동은 크리오쿨러의 품질을 측정하는 주요 요소입니다. 센서 마이크로 크리오쿨러는 넓은 작동 온도 범위와 뛰어난 신뢰성을 가지고 있습니다.MTTF (Mean Time to Failures) 는 10에 도달했습니다.24*7 부팅 운영 요구 사항을 충족합니다.
5MTTF란 무엇인가요?
MTTF (Mean Time to Failure) 는 부품의 신뢰성을 측정합니다. 부품이 깨지기 전에 평균적으로 얼마나 오래 지속되는지 보여줍니다.구매하는 부품의 품질에 대해 알려줍니다.더 오래 지속될수록 더 많은 가치를 얻을 수 있습니다.
