EO IR 시스템 640x512 해상도에 통합된 LWIR 냉각 적외선 감지기
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | C615S 장파장 적외선 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 픽셀 피치 | 15μm |
|---|---|---|---|
| 안정적인 전력 소비 | <8W | 높은 감도 | NETD≤25mK |
| 스펙트럼 범위 | 3.7~4.8μm(MW); 7.7~9.5(LW) | 크기 | 142x58.5x71mm |
| 강조하다 | EO IR Systems LWIR 적외선 감지기,C615S LWIR 냉각 적외선 감지기,640x512 해상도 적외선 감지기 |
||
제품 설명

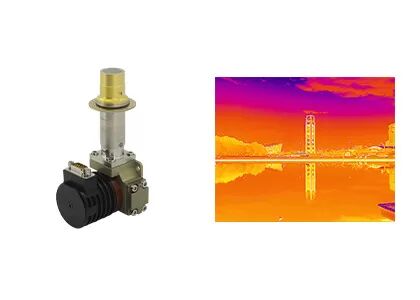

EO-IR 시스템에 통합된 냉각 640x512 / 15μm LWIR 적외선 감지기
제품 설명
C615S LWIR 통합 디워 냉각 어셈블리는 SensorMicro에서 개발한 T2SL 냉각 적외선 감지기 중 하나입니다. 고성능 7.7~9.5μm 장파 적외선(LWIR) 대역을 위해 설계된 640x512 / 15µm Type II Superlattice(T2SL), 통합 감지기 냉각 어셈블리(IDCA)입니다.
640x512 해상도와 15µm로 축소된 픽셀 피치를 갖춘 C615S LWIR 통합 디워 냉각 어셈블리는 선명한 이미지와 뛰어난 성능을 제공합니다. 최첨단 기술, 높은 양자 효율, 높은 프레임 속도, 높은 감도, 낮은 노이즈, 최고의 불균일성 등을 특징으로 합니다.
LWIR 감지기로서 모래나 먼지가 많은 기후 조건에서도 높은 성능을 보이며 햇빛 깜박임이나 고온 화염의 영향을 받지 않습니다.
주요 특징
- 해상도: 640x512
- 픽셀 피치: 15µm
- 높은 감도
- 우수한 영상 효과
- 낮은 노이즈
- 안정적인 성능
- 뛰어난 불균일성
제품 사양
| 모델 | C615S LWIR |
| 재료 | T2SL |
| 해상도 | 640x512 |
| 픽셀 피치 | 15um |
| 스펙트럼 범위 | 7.7μm～9.5μm LW |
| 작동 모드 | 스냅샷; ITR & 인터레이스 비닝 통합 모드; Windows 모드; 안티 블룸 |
| 전하 용량 | ITR: 12.22Me-/6.67Me- 인터레이스 비닝: 24.44Me-/13.33Me- |
| 동적 범위 | ITR: ≥76dB 인터레이스 비닝: ≥77dB |
| 출력 채널 | 4; 출력당 최대 22.5 Mpixel/s |
| NETD | ≤30mK(F2 ITR) ≤25mK(F2 인터레이스 비닝) |
| 유효 픽셀 속도 | ≥99.5% |
| 응답 불균일성 | ≤8% |
| 냉각기 유형 | RS058 |
| 정상 전력 소비 | <8W |
| 최대 전력 소비 | <17W |
| 전원 공급 장치 | 24V DC |
| 냉각 시간 | <5분 30초 |
| 무게 | ≤600g |
| 치수(mm) | 148x58.5x71 |
| 작동 온도 | -45°C ~ +71°C |
산업 응용 분야
C615S LWIR 냉각 IR 감지기는 원격 모니터링 시스템, 비행 시야 개선 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
맞춤형 서비스
제품 맞춤화: 산업별 요구 사항을 충족하기 위해 구성을 조정하고 알고리즘을 적용합니다.
현장 기술 지원 및 교육: 핵심 고객에게 실질적인 시스템 설정 및 운영 교육을 제공합니다.
신제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 응용 솔루션을 공동 개발합니다.
자주 묻는 질문
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지, 빠른 누출 위치 파악 지원, 생산 중단 불필요.
장거리 감지: 위험하고 복잡한 지역에서 벗어나 비접촉식 비파괴 검사, 추가 방사선원 불필요
분석 용이성: 직관적인 이미징, 즉시 저장, 편리한 분석
다기능 검사: 다양한 가스를 감지할 수 있으며, 뛰어난 원격 온도 측정 기능 제공
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장에서 적외선 복사를 흡수한 후, 가스와 배경 사이에서 적외선 복사 차이가 발생합니다.
내장된 협대역 필터가 있는 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하며, 가스와 배경 간의 복사 차이를 통해 가스를 가시 적외선 이미지로 변환할 수 있습니다.
