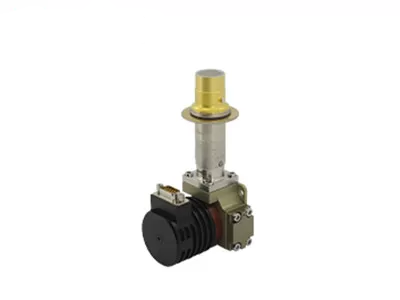

EO-IR 시스템 640x512 15μM에 통합된 냉각 LWIR 적외선 감지기
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | C615S 장파장 적외선 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 픽셀 피치 | 15μm |
|---|---|---|---|
| 안정적인 전력 소비 | <8W | 높은 감도 | NETD≤25mK |
| 스펙트럼 범위 | 3.7~4.8μm(MW); 7.7~9.5(LW) | 크기 | 142x58.5x71mm |
| 강조하다 | 통합 LWIR 적외선 감지기,640x512 냉각 LWIR 감지기,냉각 LWIR 적외선 감지기 15uM |
||
제품 설명
T2SL 640x512 / 15μm LWIR 냉각 적외선 탐지기
제품 설명
C615S LWIR 통합 dewar 냉각 장치는 SensorMicro에서 개발 한 T2SL 냉각 적외선 탐지 장치 중 하나입니다. 640x512 / 15μm 타입 II 슈퍼 라이트스 (T2SL),융합된 탐지기 냉각 장치 (IDCA), 고성능 7.7~9.5μm 장파 적외선 (LWIR) 파동 대역을 위해 설계되었습니다.
640x512 해상도와 15μm로 축소 된 픽셀 피치로, C615S LWIR 통합 dewar 냉각 장치는 명확한 이미지 및 뛰어난 성능을 제공합니다. 가장 진보 된 기술을 갖추고 있습니다.높은 양자 효율성, 높은 프레임 레이트, 높은 감도, 낮은 노이즈, 최고의 비일관성 등
LWIR 검출기로서 모래 또는 먼지 기후 조건에서 높은 성능을 나타내고 햇빛 반짝이나 고온 화염에 영향을받지 않습니다.
주요 특징
- 해상도: 640x512
- 픽셀 피치: 15μm
- 높은 감수성
- 좋은 영상 효과
- 소음도 낮아요
- 안정적인 성능
- 우수한 불일치성
제품 사양
| 모델 | C615S LWIR |
| 소재 | T2SL |
| 결의 | 640x512 |
| 픽셀 피치 | 15um |
| 스펙트럼 범위 | 70.7μm~9.5μm LW |
| 작업 모드 | 스냅샷; ITR & 인터레이스 뱅닝 통합 모드; 윈도우 모드; 반 blooming |
| 충전 용량 | ITR: 12.22Me-/6.67Me- 인터레이스 배닝: 24.44Me-/13.33Me- |
| 동적 범위 | ITR: ≥76dB 융합 결합: ≥77dB |
| 출력 채널 | 4■ 최대 22.5 Mpixel/s 출력 |
| NETD | ≤ 30mK ((F2 ITR) ≤25mK ((F2 융합 융합) |
| 효과적 픽셀 속도 | ≥99.5% |
| 반응의 불일치성 | ≤ 8% |
| 냉각기 유형 | RS058 |
| 일정한 전력 소비 | <8W |
| 최대 전력 소비 | <17W |
| 전원 공급 | 24V DC |
| 냉각 시간 | <5분30초 |
| 무게 | ≤600g |
| 크기 (mm) | 148x58.5x71 |
| 작업 온도 | -45°C ~ +71°C |
산업용 용도
C615S LWIR 냉각 IR 탐지기는 원격 모니터링 시스템, 비행 시력 강화 시스템, 멀티 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
표준화 된 서비스
전체 문서: 제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작 합니다.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개 변수 검증이 용이해졌습니다.
고급 개발자 툴킷: SDK, API, 알고리즘 및 디버깅 도구
원격 기술 지원: 24시간 24시간 지원
보증: 오리지널 부품 및 엄격한 프로세스 준수 최적의 성능을 회복하기 위해.
자주 묻는 질문
1. 광적 가스 영상 촬영 의 장점
시간 절약 및 효율: 대규모 실시간 탐지, 빠른 누출 위치, 생산 중단 필요 없습니다.
장거리 탐지: 위험하고 복잡한 영역에서 멀리, 접촉하지 않고 파괴적이지 않은 테스트, 추가 방사선 소스 없이
분석하기 쉽다: 직관적인 영상 촬영, 즉각적인 저장, 편리한 분석
다기능 검사: 다양한 가스를 감지 할 수 있으며 우수한 원격 온도 측정 기능
2. 광학 가스 영상의 작동 원리
광학 가스 영상은 보이지 않는 산업용 기체를 볼 수 있는 적외선 기술입니다.
특정 파장의 적외선 복사를 흡수한 후, 적외선 복사는 가스와 배경 사이의 차이를 일으킬 것입니다.
내장된 좁은 대역 필터로 가스 누출 감지 적외선 탐지기는 가스 적외선 흡수 피크 근처에서 적외선 대역만을 수신합니다.그리고 가스와 배경 사이의 방사선 차이를 통해 가시 적외선 이미지로 가스를 변환할 수 있습니다..
