멀티 센서 페이로드용 MCT MWIR 냉각 열 모듈 15μm 640x512
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 크기 | 125x92x67mm | 무게 | ≤650g |
|---|---|---|---|
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 강조하다 | MWIR 냉각 열 모듈 15um,640x512 MCT 냉각 열 모듈 |
||
제품 설명
640x512 / 15μm MCT MWIR 냉각 열화상 모듈 다중 센서 탑재체
제품 설명

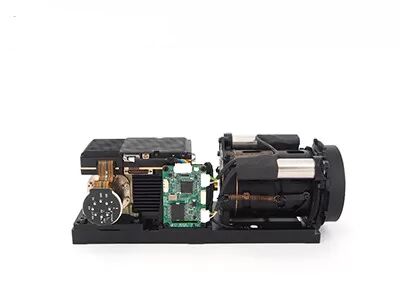

GAVIN615B는 SensorMicro에서 개발한 냉각식 중파 열화상 모듈입니다. 640x512 / 15µm HgCdTe MWIR IR 감지기, RS046 극저온 냉각기, 하드웨어 전자 장치로 구성되어 있으며, 선명하고 깨끗한 열화상 이미지를 제공하기 위해 다양한 이미지 처리 알고리즘이 이미 내장되어 있습니다.
RS046 극저온 냉각기를 장착한 GAVIN615B는 크기가 매우 작아 125x92x67mm이며 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w로 낮습니다. 산업 표준 cameralink 인터페이스를 통해 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열화상 모듈을 기반으로 자체 완벽한 카메라를 쉽게 설계하거나 통합할 수 있습니다.
주요 특징
- 고감도, NETD≤20mK
- 장거리 감지
- 프레임 속도 조절 가능
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 감지기 성능 | |
| 해상도 | 640x512 |
| 픽셀 피치 | 15μm |
| 극저온 냉각기 | RS046 |
| 스펙트럼 범위 | 3.7μm～4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | J30JZ 25핀 |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외부 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 통신 | RS422, 115200bps |
| 전원 공급 장치 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125×92×67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
| 광학 렌즈 | |
| 선택 사양 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업 응용 분야
GAVIN615B 열적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시야 향상 시스템, 다중 센서 탑재체 등과 같은 많은 분야에서 널리 사용됩니다.
회사 소개
SensorMicro는 단순하지만 강력한 믿음으로 설립되었습니다. 즉, 혁신은 실제 세계의 요구에 부응해야 합니다.
SensorMicro는 사람들이 표면 너머, 즉 패턴, 문제 및 그 아래에 있는 가능성을 볼 수 있도록 지원하기 위해 존재합니다.
보이지 않는 열을 보이는 진실로 바꾸어 산업이 더 스마트한 결정을 내리고, 가장 중요한 것을 보호하며, 명확성을 가지고 복잡성을 탐색하도록 돕습니다.
자체 제작 및 고객 우선에 대한 우리의 주장을 따르는 것은 SensorMicro의 추진력을 위한 확실한 비결이 되었습니다. 우리의 사업이 전 세계로 확장됨에 따라, 우리는 보안, 소방, 산업 검사, 의료, 머신 비전에서 환경 모니터링 및 탄소 중립성의 주요 측면에 이르기까지 모든 분야에서 앞서 나가고 있습니다. 파트너가 지능형 적외선 감지의 잠재력을 최대한 발휘하고 삶의 점들을 연결하도록 돕습니다.
우리는 단순한 적외선 기술 회사가 아닙니다. 우리는 지속 가능하고 윤리적이며 인간 중심적인 미래를 건설하기 위해 헌신하는 사람들의 커뮤니티입니다. 우리가 창조하는 모든 혁신의 픽셀은 약속입니다. 보호하고, 권한을 부여하고, 봉사하겠다는 약속입니다.
자주 묻는 질문
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지 지원, 빠른 누출 위치 파악, 생산 중단 불필요.
장거리 감지: 위험하고 복잡한 지역에서 벗어나 비접촉식 비파괴 검사, 추가 방사선원 불필요
분석 용이성: 직관적인 이미징, 즉시 저장, 편리한 분석
다기능 검사: 다양한 가스를 감지할 수 있으며, 뛰어난 원격 온도 측정 기능 제공
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장에서 적외선 복사를 흡수한 후, 적외선 복사 차이는 가스와 배경 사이에서 발생합니다.
내장된 협대역 필터가 있는 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하며, 가스와 배경 간의 복사 차이를 통해 가스를 가시적인 적외선 이미지로 변환할 수 있습니다.
