전기 광학적인 적외선 체계를 위한 MWIR에 의하여 냉각되는 열 단위 640x512 15μM
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | 전기 광학 적외선 시스템 MWIR 모듈,MWIR 냉각 열 모듈 15uM |
||
제품 설명

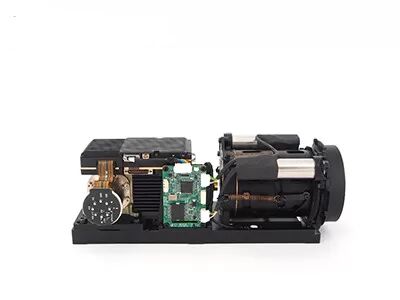

MWIR 냉각 열화상 모듈 640x512 / 15μm, 전자 광학 적외선 시스템용
제품 설명
GAVIN615B는 SensorMicro에서 개발한 냉각 중파 열화상 모듈입니다. 640x512 / 15µm HgCdTe MWIR IR 감지기, RS046 극저온 냉각기, 하드웨어 전자 장치로 구성되어 있으며, 선명하고 깨끗한 열화상을 제공하기 위해 다양한 이미지 처리 알고리즘이 이미 내장되어 있습니다.
RS046 극저온 냉각기가 장착된 GAVIN615B는 크기가 매우 작아 125x92x67mm이며 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w로 낮습니다. 산업 표준 Cameralink 인터페이스를 통해 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열화상 모듈을 기반으로 자체 완벽한 카메라를 쉽게 설계하거나 통합할 수 있습니다.
주요 특징
- 고감도, NETD≤20mK
- 장거리 감지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 감지기 성능 | |
| 해상도 | 640x512 |
| 픽셀 피치 | 15μm |
| 극저온 냉각기 | RS046 |
| 스펙트럼 범위 | 3.7μm～4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25핀 |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외부 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 통신 | RS422, 115200bps |
| 전원 공급 장치 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125×92×67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
| 광학 렌즈 | |
| 선택적 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업 응용 분야
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시야 개선 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
냉각 및 비냉각 열화상 솔루션
고감도 및 뛰어난 성능
적외선 산업 분야의 세계 최고 기술
다양한 적외선 감지기 사용 가능
다양한 형식 및 픽셀 크기의 비냉각 및 냉각 lR 감지기
빠른 배송을 위한 대량 생산
수백만 개의 감지기를 생산할 수 있는 연간 생산 능력의 3개 생산 라인.
SensorMicro 소개
SensorMicro는 세계 최고의 적외선 감지기 제조업체이자 서비스 제공업체입니다. 고성능 비냉각 및 냉각 열화상 감지기를 전 세계 고객에게 제공하고 전문적인 응용 경험을 공유하고자 합니다.
SensorMicro는 다양한 형식과 파장 대역의 고급 적외선 감지기, 카메라 코어 및 모듈을 제공합니다. 선명도, 감도 및 효율성을 위해 설계된 당사 제품은 다양한 시스템에 원활하게 통합되어 여러 산업 분야에서 차세대 이미징 및 감지 응용 프로그램을 지원합니다.
SensorMicro 감지기는 열화상, 보안 및 감시, 개인 시야, 자동차 및 소비자 적외선 제품에 널리 사용되었습니다. SensorMicro의 대량 생산 능력은 기존 및 신규 시장 모두에서 증가하는 수요를 충족할 수 있게 해줍니다.
자주 묻는 질문
1. 광학 가스 이미징의 작동 원리
광학 가스 이미징 카메라는 가스와 배경 간의 적외선 방사선 차이를 식별하고 가스 누출 여부를 시각화하여 생산 라인을 일시적으로 중단하지 않고 가스를 신속하게 감지하고 누출원을 정확하게 찾을 수 있습니다.
2. 광학 가스 이미징의 응용
SensorMicro 적외선 감지기 및 열 모듈을 기반으로 한 광학 가스 이미징 솔루션의 개발 및 통합은 석유, 천연 가스, 화학 산업, 전력 및 환경 보호 모니터링 등 고객의 다양한 가스 누출 문제를 해결하기 위해 다양한 산업 분야에서 매우 성숙하고 널리 적용되어 환경 보호, 에너지 절약, 안전 생산 및 직업 건강에 크게 기여하고 있습니다.
