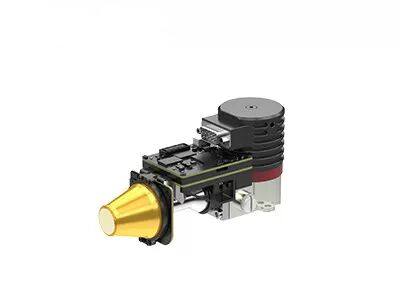

빠른 통합 냉각 IR 카메라 코어 EYAS1212 메가 픽셀 1280x1024/12μm
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | ≤20mk | 스펙트럼 범위 | 3.7~4.8μm MW |
| 크기 | 149x58.5x71mm | 프레임 속도 | 1~100Hz 조절 가능 |
| 강조하다 | 냉각 IR 카메라 코어 12uM,EYAS1212 IR 카메라 코어 |
||
제품 설명
EYAS1212 냉각 열 코어
고속 통합 냉각 IR 카메라 코어 EYAS1212 메가 픽셀 1280x1024 / 12μM
제품 설명
EYAS1212는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 하는 고해상도 아날로그-디지털 냉각 적외선 모듈입니다.
이 AD 모듈에는 FPA 타이밍과 민감한 전원 공급 장치를 제공하는 근접 보드가 포함되어 있습니다. 또한 Camera Link 인터페이스는 16비트 원시 데이터를 출력하여 감지기의 시스템 통합을 크게 단순화합니다.
따라서 EYAS1212 AD 모듈을 사용하면 OEM 고객이 SensorMicro 1280x1024 / 12μm 냉각 적외선 감지기에 대한 빠른 수용 테스트를 수행하고, 신속한 2차 개발을 시작하며, 냉각 적외선 모듈 또는 냉각 적외선 감지기를 기반으로 하는 완전한 적외선 열화상 카메라 또는 시스템의 개발 기간을 단축할 수 있습니다.
SensorMicro는 적외선 감지기 센서 및 OEM 열화상 카메라 코어 공급업체입니다. 당사는 적외선 열화상 산업에서 10년 이상의 경험을 보유하고 있습니다. 당사는 고객에게 전문적인 답변을 제공하기 위해 전문적인 애프터 서비스 팀을 보유하고 있습니다. 질문이나 문제가 있는 경우 언제든지 문의해 주시면 즉시 답변해 드리겠습니다.
주요 특징
- 개발 및 통합 용이
- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어
- 통합 구조, 치수는 감지기와 일치
- 5V 단일 공급
- 고속으로 움직이는 표적 포착 가능
제품 사양
| 모델 | EYAS1212 |
| IR 감지기 성능 | |
| 해상도 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 극저온 냉각기 | RS058F |
| 스펙트럼 범위 | 3.7μm～4.8μm MW |
| 냉각 시간(25°C) | ≤6분 |
| 최적 NETD(20°C) | ≤20mK |
| 작동 모드 | |
| 프레임 속도 | 1~100Hz 조절 가능 |
| 작동 모드 | 스냅샷; ITR/IWR 통합 모드; Windows 모드; 안티 블룸 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60핀 |
| 디지털 비디오 | Cameralink: 16비트 원시 데이터 출력 |
| 외부 동기화 | CC1: INT/프레임 외부 동기화; CC2: MC 외부 동기화 |
| 통신 | Cameralink 직렬 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 장치 | 1 채널 이미징 패널: 5V 1 채널 극저온 냉각기: 24V |
| 안정적인 전력 소비 | 9W |
| 치수(mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 수송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
산업 응용 분야
EYAS1212 열화상 모듈은 원격 모니터링 시스템, 비행 시야 개선 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족하기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식을 제공합니다.
풍부한 제품 다양성
다중 어레이 해상도, 픽셀 크기, 파장 및 렌즈 옵션 조합은 다양한 응용 분야에 더 큰 유연성을 제공합니다.
뛰어난 성능
선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도 및 강력한 신뢰성—광범위한 환경적 과제에서 성능을 발휘하도록 설계되었습니다.
쉬운 통합
다중 인터페이스 옵션을 통해 통합이 간단해지고 여러 응용 분야에서 신속한 개발이 가능합니다.
FAQ
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지, 빠른 누출 위치 파악 지원, 생산 중단 불필요.
장거리 감지: 위험하고 복잡한 지역에서 벗어나 비접촉식 비파괴 검사, 추가 방사선원 없이
분석 용이: 직관적인 이미징, 즉시 저장, 편리한 분석
다기능 검사: 다양한 가스를 감지할 수 있으며, 뛰어난 원격 온도 측정 기능 제공
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장에서 적외선 복사를 흡수한 후, 적외선 복사 차이는 가스와 배경 사이에서 발생합니다.
내장된 협대역 필터가 있는 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하며, 가스와 배경 간의 복사 차이를 통해 가스를 가시 적외선 이미지로 변환할 수 있습니다.
