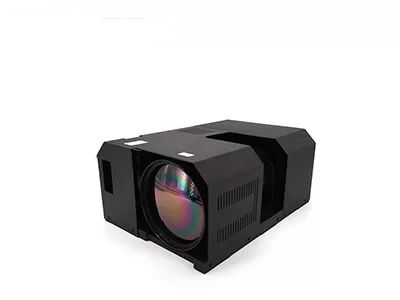

장거리 감지 냉각 IR 열 모듈 코어 1280x1024 해상도 및 12μm 픽셀 피치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1212MA |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 고화질 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 프레임 속도 | 50Hz | NETD | 18mK(F2/F4) |
| 극저온 냉각기 | RS058 | 스펙트럼 범위 | 3.7~4.8μmMW |
| 강조하다 | IR 감지기 모듈 코어 12um,IR 감지기 모듈 1280x1024 |
||
제품 설명

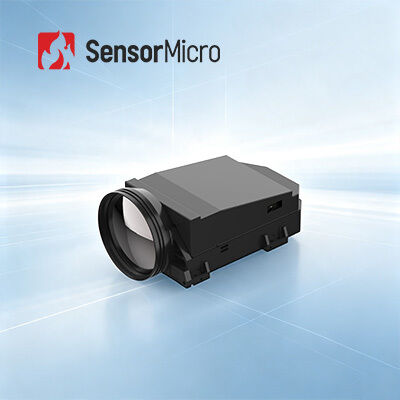

장거리 감지 냉각 적외선 열 모듈 코어 1280x1024 12μm
제품 개요
GAVIN GC1212MA HD MWIR 냉각 적외선 카메라 코어는 자체 개발한 1280*1024/12μm MWIR 냉각 검출기를 특징으로 하며, 동일한 활성 이미지 영역 내에서 기존 640*512 검출기의 4배에 달하는 픽셀 수를 제공합니다. 이를 통해 더 넓은 시야각을 확보하고 더 많은 이미지 세부 정보를 보여줍니다.
다양한 이미지 처리 알고리즘이 탑재되어 고화질 이미지를 직접 제공하며, 다양한 가시성 조건과 열악한 환경에서도 모든 날씨에 대상 감지가 가능합니다. 장거리에서 위험과 위협을 감지 및 인식하는 동시에 단거리에서 더 많은 대상 세부 정보를 제공할 수 있습니다.
대형 배열 1280x1024 해상도로 더 넓은 시야각을 구현하고 더 많은 이미지 세부 정보를 제공할 수 있습니다. 12μm의 작은 픽셀 크기는 더 나은 공간 해상도를 제공하며, 동일한 범위 임무를 달성하기 위해 더 짧은 광학 렌즈 초점과 일치합니다.
주요 특징
- 메가픽셀 해상도, 뛰어난 이미지 품질 - 1280*1024/12μm 중파장 냉각 적외선 검출기로 선명하고 상세한 열 이미지를 제공합니다. DRC, 2D/3D 노이즈 감소, 엣지 강화(EE)를 포함한 고급 이미지 처리 알고리즘을 통합하여 뛰어난 선명도를 제공합니다.
- 높은 신뢰성, 우수한 감도 - 중파장 냉각 열 영상 기술은 다양한 응용 분야에서 뛰어난 적응성과 일관성을 보장합니다. NETD가 18mK로 낮은 뛰어난 열 감도.
- 쉬운 통합, 유연한 구성 - CameraLink 인터페이스와 RAW/YUV 이미지 데이터 출력을 지원합니다. 다양한 요구에 맞는 여러 연속 줌 광학 구성이 가능합니다.
제품 사양
| 모델 | GAVIN GC1212MA |
|---|---|
| 해상도 | 1280*1024 |
| 픽셀 크기 | 12μm |
| 냉각기 | RS058 |
| 스펙트럼 응답 | 3.7μm±0.2μm ~ 4.8μm±0.2μm |
| IR 검출기 NETD(23℃) | 18mK(F2/F4) |
| 프레임 속도 | 50Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | 1배 ~ 8배 연속 디지털 줌 |
| 이미지 방향 | 수평/수직/대각선 플립 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 노이즈 감소, EE |
| 표준 외부 인터페이스 | J30JZ 25핀 HDMI 전용 출력 인터페이스 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP 옵션: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/단일 모드 광섬유/다중 모드 광섬유 |
| 외부 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 통신 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 장치 | 24V±4V |
| 안정적인 전력 소비(23℃) | ≤11W |
| 냉각 시간(23℃) | ≤8분 |
| 크기(mm) | 149*58.5*80 |
| 무게(g) | ≤680 |
| 작동 온도 | -40℃ ~ +71℃ |
| 진동 | 진동: 고속 운송 강도; 충격: 반 사인파, 40g/11ms, 3축, 6 방향, 방향당 3회 |
| 광학 렌즈 옵션 | 고정 초점: 19mm/F2 연속 줌: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4 |
산업 응용 분야
GAVIN GC1212MA 열 적외선 카메라 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
IR 감지 솔루션
- 높은 감도와 뛰어난 성능
- 적외선 산업 분야의 세계적인 기술
- 다양한 적외선 검출기 사용 가능 - 비냉각 및 냉각 IR 검출기 모두 다양한 형식과 픽셀 크기
- 대량 생산으로 빠른 배송 보장 - 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 광학 가스 이미징의 작동 원리
광학 가스 이미징 카메라는 가스와 배경의 적외선 복사 차이를 식별하여 가스 누출이 있는지 시각화하고 누출원을 정확하게 찾아내어 생산 라인을 일시 중단하지 않고 신속하게 감지할 수 있습니다.
2. 광학 가스 이미징의 응용
SensorMicro 적외선 검출기 및 열 모듈 기반의 광학 가스 이미징 솔루션 개발 및 통합은 성숙했으며 다양한 산업 분야에 널리 적용됩니다. 이러한 솔루션은 석유, 천연 가스, 화학 산업, 전력 및 환경 보호 모니터링의 가스 누출 문제를 해결하여 환경 보호, 에너지 절약, 안전 생산 및 직업 건강에 크게 기여합니다.
