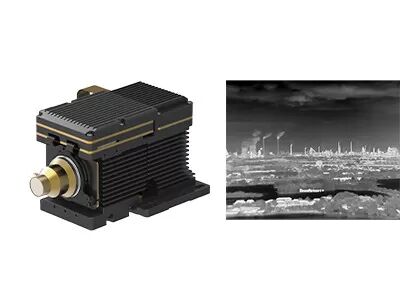

MCT MWIR 중파 냉각 열 이미징 모듈 640x512 15μM
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615B |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm MW | 프레임 속도 | 50Hz/100Hz |
| 크기 | 125x92x67mm | 무게 | ≤650g |
| 강조하다 | 냉각식 열화상 모듈 640x512,MCT Mid Wave 열화상 모듈 |
||
제품 설명
빠른 통합 MCT MWIR 냉각 열 모듈 드론 640x512 15μM
제품 설명
GAVIN615B는 SensorMicro가 개발한 냉각 중파 열영상 모듈이다. RS046 크리오쿨러와 함께 640x512 / 15μm HgCdTe MWIR IR 탐지기로 구성되어 있습니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
RS046 크리오쿨러와 구성된 GAVIN615B는 125x92x67mm의 크기로 매우 작고 무게는 650g 미만입니다. 안정적인 전력 소비량은 12w에 불과합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN615B 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
고객들이 선택할 수 있는 다양한 연속 줌 렌즈를 제공합니다: 60~240mm/F4; 15~300mm/F4; 21~420mm/F4; 35~690mm/F4, 장거리 모니터링 애플리케이션에 적합합니다.
주요 특징
- 높은 감수성, NETD≤20mK
- 장거리 탐지
- 조정 가능한 프레임 속도
- 시스템에 쉽게 통합
제품 사양
| 모델 | GAVIN615B |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS046 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (20°C) | ≤7분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 125x92x67 |
| 무게 | ≤650g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노파, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN615B 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
맞춤형 서비스
제품 사용자 정의: 산업 특정 요구 사항을 충족시키기 위해 구성 및 알고리즘을 조정
현장 기술 지원 및 교육: 핵심 고객에게 실제 시스템 설정 및 운영 교육을 제공합니다.
새로운 제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
1광학 가스 영상 작업 원칙
The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage exists, 그리고 누출의 원인을 정확하게 찾아내라.
2광학 가스 영상의 적용
The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers석유, 천연가스, 화학 산업, 전기 에너지 및 환경 보호 모니터링과 같은 환경 보호, 에너지 절약에 큰 기여를 하고,안전 생산 및 직업 건강.
