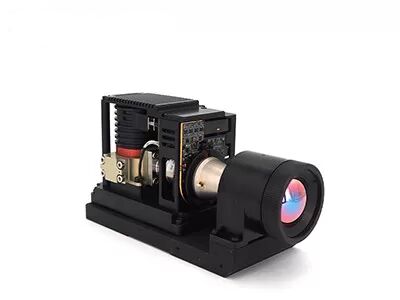

장거리 감시를 위한 냉각된 IR 발견자 단위 핵심 1280x1024 12μM
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 고화질 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 프레임 속도 | 50Hz/100Hz | NETD | ≤20mk |
| 크기 | 165x86x107mm | 스펙트럼 범위 | 3.7~4.8μm MW |
| 강조하다 | 1280x1024 감지기 모듈 코어,12uM 냉각 IR 감지기 모듈 |
||
제품 설명
메가픽셀 GAVIN1212 냉각 카메라 코어
냉각 IR 감지기 모듈 코어 1280x1024 12μM 장거리 모니터링용
제품 설명
GAVIN1212 고해상도 열화상 카메라 모듈은 대형 어레이 1280x1024/12μm 냉각 MWIR 감지기를 통합합니다. GAVIN1212 전자 장치에 다양한 이미지 처리 알고리즘이 내장되어 있어 완전한 어둠 속이나 악천후 조건에서도 선명한 적외선 이미지를 출력합니다. 단거리에서 더 많은 대상 세부 정보를 제공하면서 장거리에서 위험과 위협을 감지하고 인식할 수 있습니다.
대형 어레이 1280x1024 해상도를 통해 더 넓은 시야를 실현하고 더 많은 이미지 세부 정보를 제공할 수 있습니다. 12µm 픽셀 크기를 줄이면 더 나은 공간 해상도를 제공하고 더 짧은 광학 렌즈 초점을 일치시켜 동일한 범위의 임무를 달성할 수 있습니다. EO-IR 시스템 통합자가 항공 또는 선박 탑재형 애플리케이션을 위해 페이로드를 설계하는 데 이상적인 선택입니다.
주요 특징
메가 픽셀 이미지
• 더 넓은 FOV 및 더 먼 거리를 위한 1280×1024 고화질
• 더 나은 공간 해상도를 위한 12μm 픽셀 크기
선명하고 깨끗한 품질
• 우수한 균일성, 유효 픽셀 비율＞99.5%
• 높은 감도, NETD≤20mK
빠른 통합
• Cameralink 인터페이스, RAW/YUV 이미지 데이터 출력 지원
• 다양한 연속 줌 광학 구성 옵션
제품 사양
| 모델 | GAVIN1212 |
| IR 감지기 성능 | |
| 해상도 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 극저온 냉각기 | RS058F |
| 스펙트럼 범위 | 3.7μm～4.8μm MW |
| 냉각 시간(20°C) | ≤8분 |
| NETD (20°C) | ≤20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25핀; HDMI 특수 출력 인터페이스 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI 출력: YUV Cameralink 출력: 16비트 RAW/YUV |
| 외부 동기화 |
프레임 외부 동기화: RS422 |
| 통신 | RS422, 115200bps |
| 전원 공급 장치 | 24V±1V |
| 안정적인 전력 소비 | 16W |
| 치수(mm) | 165x86x107 |
| 무게 | ≤1600g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
| 광학 렌즈 | |
| 선택적 렌즈 | 연속 줌: 37.5~750mm/F4 고정 줌: 19mm/F2; 40mm/F2; 240mm/F2 |
산업 응용 분야
GAVIN1212 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시야 개선 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
당사의 서비스 방식
사전 판매
요구 사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속한 배송
시스템 통합 및 테스트
기술 교육
응용 안내
애프터 서비스
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지보수
FAQ
1. LWIR, MWIR/LWIR 듀얼 컬러 냉각 적외선 감지기의 응용
적외선 열화상 기술에서 장파 열 감지기는 먼지가 많은 대기를 강하게 관통하고 태양 섬광 효과 및 빛 반사에 의해 방해받지 않습니다. 먼지가 많은 대기 중의 차량 주행, 반사광이 있는 물 위의 선박 항해, 구름을 통과하는 항공기 등 다양한 복잡한 환경에서 뛰어난 이미지 품질을 얻을 수 있습니다.
듀얼 컬러 냉각 적외선 감지기는 중파 및 장파 감지의 장점을 하나의 냉각 적외선 감지기 어셈블리에 결합하여 듀얼 파장대에서 고성능 이미징을 동시에 수행하여 오경보율을 크게 줄일 수 있습니다. 복잡한 배경 감지 및 고속 이동 표적 모니터링에 사용할 수 있습니다.
