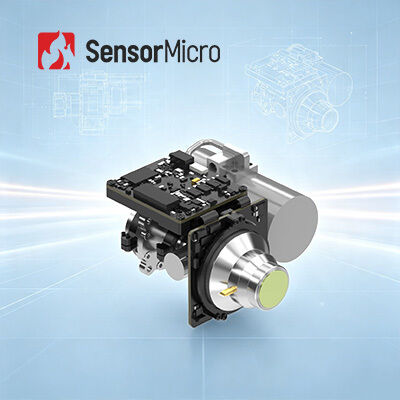

빠른 통합 1280×1024 해상도 10μm 픽셀 피치 1~100Hz 조절 가능한 프레임 속도 냉각 적외선 카메라 모듈
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G1210HMF |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 10μm |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 102×87×57mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | IR 냉각 카메라 모듈 12um,149x58.5x71mm Cooled Camera Modules |
||
제품 설명
빠른 통합 IR 냉각 카메라 모듈 EYAS G1210HMF 메가 픽셀 1280×1024/10μm
제품 개요
EYAS G1210HMF는 1280×1024/10 μm 메가픽셀 HOT MWIR 냉각 적외선 탐지기를 AD 회로 보드와 통합하여 고성능 선형 스털링 냉각기로 장착되어 있습니다.그것은 디지털 비디오 스트림으로 아날로그 신호의 실시간 변환을 지원, 그리고 드라이브 파워와 제어 타이밍 기능을 통합하여 빠른 시스템 플랫폼 통합을 가능하게합니다.
이것은 OEM 고객들이 탐지기 테스트와 검증을 효율적으로 수행하고 시스템 통합을 크게 단순화하고 개발 진행을 가속화 할 수 있도록 도와줍니다.EYAS G1210HMF는 최적화된 SWaP (대) 를 달성합니다., 무게 및 전력) 를 유지하면서 높은 성능을 유지하여 이미지 품질과 신뢰성에 대한 까다로운 요구 사항이있는 통합 애플리케이션에 이상적입니다.
주요 특징
- 메가픽셀 명확성, 빠른 개발:1280×1024/10μm 메가픽셀 HOT MWIR 냉각 적외선 탐지기를 기반으로 개발, 빠른 플랫폼 통합을 위해 통합된 AD 회로와 우수한 이미지 세부 정보를 제공합니다.
- HOT 기술, SWaP 최적화:최저 크기 (≤102×87×57mm), 가벼운 설계 (390g), 낮은 전력 소모 (6W) 와 함께 초원 평면 작동 온도가 150K로 증가합니다.
- 뛰어난 성능, 쉽게 통합:빠르게 움직이는 표적을 캡처하기 위해 1-100 Hz에서 조정 가능한 프레임 레이트, CameraLink 인터페이스는 연쇄 포트 제어로 16-비트 원형 데이터를 출력합니다.
기술 사양
| 모델 | EYAS G1210HMF |
|---|---|
| 결의 | 1280×1024 |
| 픽셀 크기 | 10μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| 프레임 속도 | 1~100Hz, 조절 가능 (예정상 50Hz) |
| 작업 모드 | 스냅샷, ITR/IWR 통합 모드, 반 꽃, 윈도우 모드 |
| 디지털 비디오 | 16비트 카메라링크 (CameraLink DualBase 모드) |
| 외계 동기화 | CC1: 외부 프레임 동기화 |
| 의사소통 | 카메라 링크 UART (예정) / RS232 (개정) 보드 속도: 9600bps (디폴트) |
| 전원 공급 | AD 보드 5V 냉각기: 12V |
| 고정 전력 (23°C) | ≤6W |
| 냉각 시간 ((23°C) | ≤3분 |
| 크기 | 102×87×57mm |
| 무게 | ≤390g |
| 작동 온도 | -40°C~+71°C |
산업용 용도
EYAS G1210HMF 열영상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 많은 분야에서 널리 사용됩니다.
센서 마이크로에 대해
센서마이크로 (SensorMicro) 는 단순하지만 강력한 신념으로 설립되었습니다. 혁신은 현실 세계의 요구를 충족시켜야 합니다. 우리는 사람과 시스템을그리고 그 밑에 숨겨진 가능성은.
보이지 않는 열을 가시적인 사실로 바꾸면 산업이 더 똑똑한 결정을 내리고 가장 중요한 것을 보호하고 복잡성을 명확하게 탐색할 수 있도록 돕습니다.산업 검사, 의료, 기계 비전, 환경 모니터링 및 탄소 중립의 주요 측면.
자주 묻는 질문
LWIR, MWIR/LWIR 듀얼 컬러 냉각 적외선 탐지기의 적용
적외선 열영상 기술에서, 장파 열 탐지기는 먼지 대기를 통해 강한 침투를 가지고 있으며 햇빛 반사 및 빛 반사 효과에 의해 방해받지 않습니다.여러 가지 복잡한 환경 에서 탁월 한 이미지 품질 을 얻을 수 있다, 먼지 대기에 차량 운전, 반사 빛으로 물 위에 항해 하는 선박, 그리고 구름을 통해 비행하는 항공기.
이중색 냉각 적외선 탐지기는 중파와 장파 탐지의 장점을 하나의 냉각 적외선 탐지기에 결합합니다.이중파대에서 동시에 고성능 영상 촬영을 수행할 수 있는, 거짓 경보율을 크게 줄입니다. 복잡한 배경 탐지 및 고속 이동 목표물의 모니터링에 사용할 수 있습니다.
