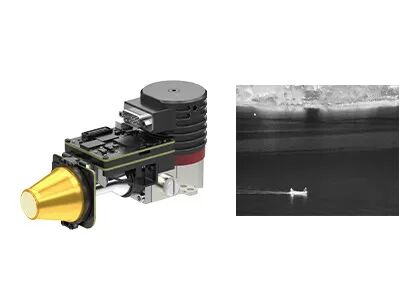

빠른 통합 냉각 IR 카메라 코어 EYAS1212 메가 픽셀 1280x1024 / 12μM
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 아이아스1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | ≤20mk | 스펙트럼 범위 | 3.7~4.8μm MW |
| 크기 | 149x58.5x71mm | 프레임 속도 | 1~100Hz 조절 가능 |
| 강조하다 | EYAS 1212 IR 카메라 코어,1280x1024 IR 카메라 코어,12um 통합 냉각 카메라 모듈 |
||
제품 설명
EYAS1212 냉각식 열 코어
빠른 통합을 위한 EYAS1212 메가 픽셀 1280x1024 / 12μm MCT MWIR 냉각식 적외선 모듈
제품 설명
EYAS1212는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 하는 고해상도 아날로그-디지털 냉각 적외선 모듈입니다.
이 AD 모듈에는 FPA 타이밍과 민감한 전원 공급 장치를 제공하는 근접 보드가 포함되어 있습니다. 또한 Camera Link 인터페이스는 16비트 원시 데이터를 출력하므로 감지기와 시스템의 통합이 매우 단순화됩니다.
따라서 EYAS1212 AD 모듈을 사용하면 OEM 고객이 GST C1212M 1280x1024/12μm 냉각식 적외선 감지기에 대한 빠른 승인 테스트를 쉽게 수행하고, 신속한 2차 개발을 시작하고, 냉각식 적외선 모듈의 개발 기간을 단축하거나, 완전한 적외선 열 카메라 또는 냉각식 적외선 감지기에 기반한 시스템을 완성할 수 있습니다.
Global Sensor Technology는 적외선 감지기 센서 및 OEM 열 카메라 코어 공급업체입니다. 우리는 적외선 열화상 산업 분야에서 10년 이상의 경험을 갖고 있습니다. 우리는 고객에게 전문적인 답변을 제공하는 전문 애프터 서비스 팀을 보유하고 있습니다. 질문이나 문제가 있는 경우 언제든지 저희에게 연락해 주십시오. 우리는 귀하가 처음으로 답변해 드리겠습니다.
주요 특징
- 손쉬운 개발 및 통합
- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어
- 일체형 구조, 치수가 감지기와 일치함
- 5V 단일 공급
- 고속으로 움직이는 표적 포착 가능
제품 사양
| 모델 | EYAS1212 |
| IR 감지기 성능 | |
| 해결 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 극저온 냉각기 | RS058F |
| 스펙트럼 범위 | 3.7μm~4.8μmMW |
| 냉각시간(25°C) | 6분 이하 |
| 최적의 NETD(20°C) | 20mK 이하 |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz 조정 가능 |
| 작업 모드 | 스냅 사진; ITR/IWR 통합 모드; 윈도우 모드; 안티 블루밍 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60핀 |
| 디지털 비디오 | Cameralink: 16비트 원시 데이터 출력 |
| 외부 동기화 | CC1: INT/프레임 외부 동기화; CC2: MC 외부 동기화 |
| 의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-; 9600bps |
| 전원공급장치 | 1채널 이미징 패널: 5V 1채널 극저온 냉각기: 24V |
| 안정적인 전력 소비 | 9W |
| 치수(mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
산업용 애플리케이션
EYAS1212 열화상 모듈은 원격 모니터링 시스템, 비행 시각 강화 시스템, 다중 센서 페이로드 등과 같은 다양한 분야에서 널리 사용됩니다.
표준화된 서비스
전체 문서: 제품 설명서, 설정 가이드 및 선택 참조 자료. 추측 없이 시작해보세요.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증이 쉬워졌습니다.
고급 개발자 도구 키트: 심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
원격 기술 지원: 연중무휴 24시간 지원—중요한 문제에 대한 빠른 응답과 적시 해결.
보증: 최적의 성능을 복원하기 위한 순정 부품 및 엄격한 프로세스 준수.
자주 묻는 질문
1. 적외선 초점면 배열(FPA)의 분류
냉각 방식에 따라 적외선 초점면 배열은 냉각식 열화상 감지기와 비냉각식 열화상 감지기로 나눌 수 있습니다. 냉각 FPA 적외선 감지기는 현재 Dewar 병/빠른 시작 조절 냉장고와 Dewar 병/스털링 사이클 냉장고를 주로 채택합니다. 비냉각식 FPA 열 IR 감지기는 실온에서 작동합니다. 비냉각식 열화상 시스템의 핵심입니다. 가장 일반적인 열에 민감한 재료로는 산화바나듐(Vox)과 비정질 실리콘(a-Si)이 있습니다. 산화바나듐 재료는 현재 시장에서 주류 선택입니다. 그것은 높은 온도 저항 계수와 높은 열 감도를 가지고 있습니다.
2. 적외선 초점면 배열의 작동 원리
초점면 배열 검출기에는 감광 요소 배열이 배열되어 있습니다. 무한대에서 방출되는 적외선은 광학 시스템을 통해 초점면 배열의 감광 요소에 이미지화됩니다. 검출기는 빛 신호를 전기 신호로 변환하고 적분 증폭, 샘플링, 출력 버퍼 및 다중화 시스템을 수행하고 최종적으로 모니터링 시스템으로 전송되어 이미지를 형성합니다.
