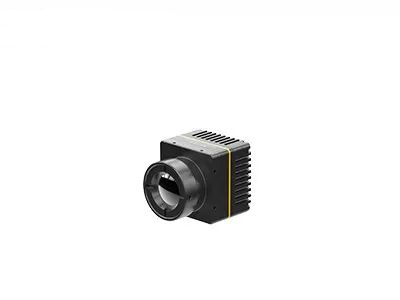

의료 서비스를 위한 빠른 통합 열 이미징 카메라 모듈 384x288 17μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 384x288 | 소비 전력 | 0.85W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 화소 피치 | 17μm |
| 전형적 NETD | <50mK | 프레임 속도 | 25Hz |
| 하이 라이트 | 열 카메라 모듈 17uM,384x288 열 카메라 모듈,0.85W 열사진법 카메라 모듈 |
||
제품 설명
iHA417W 의료 진단 열 모듈
의료 서비스를 위한 384x288/17μM 열 이미징 카메라 모듈 빠른 통합
제품 설명
iHA417W 열 모듈은 특별히 의료 진단을 위해 개발됩니다. 그것은 자가 발달 웨이퍼 레벨이 384×288/17μm 적외선 검출기, 9.1 밀리미터 렌즈, 30개 핀 표준 인터페이스 (선택적 타입-C 확장 보드)과 의학 온도측정을 위한 헌신적 SDK를 패키징하면서 통합됩니다.
온도 측정 거리의 2가지 방식이 있습니다 : 5 미터와 0.5 미터, 그것이 다양한 시나리오에서 사용될 수 있습니다. iHA417 의료 진단 열 모듈은 ±0.5' Ｃ의 더 좋은 온도측정 일관성과 뛰어난 온도 측정 정확도를 가지고 있습니다. 짜맞춘 흑체에 대한 어떤 필요도 콤팩트 디자인과 더 쉬운 온도측정을 보증하지 않습니다.
iHA417W 열 카메라 모듈은 다양한 의학 열사진법 장치 안으로 빨리 통합될 수 있고 그것이 넓게 요즈음 그리고 미래에 질병 검사, 중국 한의학 물리치료, 건강 검진, 재활 기타 등등의 분야에서 사용될 것으로 예상됩니다.
주요 특징
- 작은 사이즈 : (렌즈로) 25.4mm×25.4mm×30.3mm
- 전형적 NETD<50mk>
- 거리를 발견하세요 : 0.5m/5m
- 32.2g만큼 낮은 경량
- 뛰어난 온도 측정 정확도 : ±0.5C
품질 규격
| 모델 | iHA417W |
| ir 디텍터 성능 | |
| 결의안 | 384×288 |
| 화소 크기 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적 NETD | <50mk |
| 영상 처리 | |
| 프레임 속도 | 25Hz |
| 구동 시간 | 5s |
| 디지털 영상 | 날것 / YUV |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE/SFFC |
| 전기 규격서 | |
| 표준 외부인터페이스 | 타입-C |
| 통신 모드 | USB |
| 공급 전압 | 5±0.5V |
| 전형적 소비 전력 | 0.85W |
| 온도측정 | |
| 작동 온도 범위 | -10' Ｃ ~ +50' Ｃ |
| 온도 측정 범위 | 15C ~ 50C |
| 온도 측정 정확도 | ≤±0.5C (어떤 바람 실내, 표적 온도 범위 32C~42C) |
| 거리 측정 | 2가지 방식 : 0.5m 또는 5m |
| SDK | 보조 창 / 안드로이드 / 리눅스 SDK, 풀 스크린 서모그래피를 달성하십시요 |
| 물리적 특성 | |
| (밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) ≤25.4×25.4×30.3 |
| 중량 | (9.1 밀리미터 렌즈로) 32.2±3g |
| 환경 적응 능력 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 9.1 밀리미터 |
| 증명서 | |
| 표준 | ROHS / 한계 |
거리를 발견하세요
산업 적용
iHA417 열 모듈은 넓게 요즈음 그리고 미래에 질병 검사, 중국 한의학 물리치료, 건강 검진, 회복 기타 등등의 분야에서 사용될 것으로 예상됩니다.
우리의 장점
FAQ
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
