EO IR 시스템 640x512 해상도에 통합된 LWIR 냉각 적외선 감지기
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 | 화소 피치 | 15μm |
---|---|---|---|
안정적인 전력 소비 | <8W | 고감도 | NETD≤25mK |
스펙트럼 범위 | 3.7~4.8μm(MW); 7.7~9.5(LW) | 사이즈 | 142x58.5x71mm |
하이 라이트 | 640x512 결의안 장파장 적외선 적외선 검출기,EO IR는 적외선 검출기를 냉각시켰습니다,통합된 장파장 적외선 냉각된 탐지자 |
장파장 적외선은 EO 질문 응답 방식 640x512 결의안에 통합된 적외선 검출기를 냉각시켰습니다

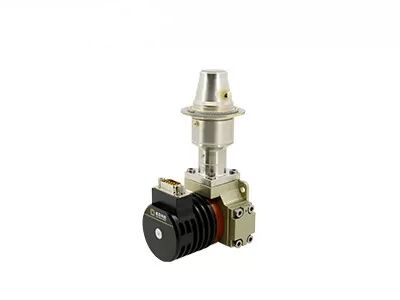

C615S 장파장 적외선 통합된 듀어 냉각기 어셈블리는 세계적 센서기술 (GST)의 적외선 검출기가 개발한 냉각된 T2SL 중 하나입니다. 그것은 고성능 7.7~9.5μm 장파 적외선 (장파장 적외선) 주파대를 위해 설계되는 640x512 / 15 um 종류 ii 초격자 (T2SL), 통합된 검출기 냉각기 어셈블리 (IDCA) 입니다.
15 um에 640x512 결의안과 감소된 화소 피치와 함께, C615S 장파장 적외선 통합된 듀어 냉각기 어셈블리는 뚜렷한 이미지와 뛰어난 성능을 제공합니다. 그것은 가장 진보 기술, 고양자 효율, 높은 프레임 속도, 고감도, 저소음, 최고 논-유니포미티 등에서 특징을 이룹니다.
장파장 적외선 검출기로서, 그것은 모래 또는 먼지 기후의 조건하의 고성능을 제공하고, 태양광 명멸 또는 어떠한 고온 불꽃에 의해도 영향을 받지 않을 것입니다.
- 결의안 : 640x512
- 화소 피치 : 15 um
- 고감도
- 좋은 이미징 영향
- 저소음
- 안정적인 성능
- 우수한 논-유니포미티
모델 | C615S 장파장 적외선 |
재료 | T2SL |
결의안 | 640x512 |
화소 피치 | 15 um |
스펙트럼 범위 | 7.7μm~9.5μm LW |
워킹 모드 | 스냅 사진 ; ITR & 비닝 일체화 모드를 섞어 짭니다 ; 윈도우 방식 ; 안티 블루밍 |
대전 량 | ITR : 12.22Me-/6.67Me- 비닝을 섞어 짜세요 : 24.44Me-/13.33Me- |
다이내믹 레인지 | ITR : ≥76dB 비닝을 섞어 짜세요 : ≥77dB |
출력 채널 | 4; 출력 당 최고 22.5까지 마픽셀 / S |
NETD | ≤30mK (F2 ITR) ≤25mK (F2가 비닝을 섞어 짭니다) |
유효 픽셀 비율 | ≥99.5% |
응답 논-유니포미티 | ≤8% |
냉각기 타입 | RS058 |
소비 전력을 확고하게 하세요 | <8w> |
MAX 출력 소비 | <17w> |
전원 공급기 | 24V DC |
냉각 시간 | <5min30s> |
중량 | ≤600g |
차원 (밀리미터) | 148x58.5x71 |
작동 온도 | -45' C ~ +71' C |
C615S 장파장 적외선 냉각된 ir 디텍터는 넓게 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등과 같은 사용된 상당수 지역입니다.
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
