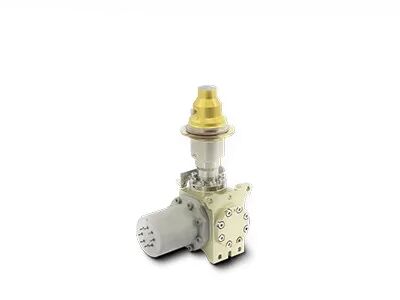

15μM 640x512는 원격 모니터링 시스템을 위한 MWIR 적외선 검출기를 냉각시켰습니다
고감도 640x512 / 15μm MWIR는 RS058 필수적 스털링 냉각기로 적외선 검출기를 냉각시켰습니다
C615M MWIR는 세계적 센서기술 (GST)의 개발된 HgCdTe/MCT 냉각형 적외선 검출기 중 하나입니다. 그것은 장거리 감시 시스템, 포켓용 열영상 형성기, 가스 누출 검출 카메라 등과 같은 거의 모두 가능한 적용을 위한 가장 인기있는 640x512@15μm 투기와 함께 있습니다.
RS058 통합된 스털링 냉각기로 설정될 때 C615M RS058은 제품과 같은 대부분의 주류 전갈자리와 교환할 수 있습니다. 듀어 디자인과 냉각기 차원과 기계적 / 전기 인터페이스는 거의 있고 그 카메라 조립업체가 단지 필요한 그렇게 똑같더 나은 내부 구성 요소를 위해 그들의 늙은 불량품 상대를 꺼내고, 쉽게 우리의 교환할 수 있는 C615M RS058을 연결시킵니다.
- 결의안 : 640x512
- 화소 피치 : 15μm
- 고감도
- 콤팩트 디자인
- 경량
- 저 전력 소모
모델 | C615M MW |
재료 | MCT |
결의안 | 640x512 |
화소 피치 | 15μm |
스펙트럼 범위 | 3.7μm~4.8μm MW |
워킹 모드 | 스냅 사진, ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍 |
대전 량 | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
다이내믹 레인지 | ≥75dB |
출력의 수 | 4; 출력 당 10Mpixel/s까지 |
NETD | F2 : ≤17mK F4 : ≤18mK |
유효 픽셀 비율 | ≥99.5% |
응답 논-유니포미티 | ≤8% |
크리오쿨러 타입 | RS058/RS046 |
소비 전력을 확고하게 하세요 | ≤6W@RS058 ≤5W@RS046 |
MAX 출력 소비 | RS058에 있는 ≤12W RS046에 있는 ≤11W |
전원 공급기 | RS058 : 24V DC RS046 : 32V DC |
냉각 시간 | RS058에 있는 ≤6min RS046에 있는 ≤5min30s |
중량 | RS058에 있는 ≤600g RS046에 있는 ≤350g |
차원 (밀리미터) | RS046 : 122x46.3x82 RS058 : 147x58.5x71 |
작동 온도 | -45' C ~ +71' C |
C615M MWIR 극저온으로 냉각된 적외선 검출기는 넓게 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등과 같은 사용된 상당수 지역입니다.
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
