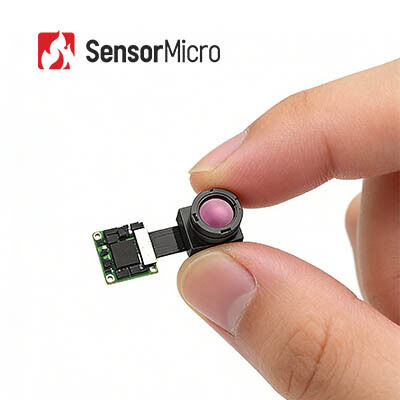

미니212G2 256×192 해상도와 12μm 픽셀 크기로 직접 열 이미지 출력을 위한 냉각되지 않은 적외선 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256×192/12μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS | 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) |

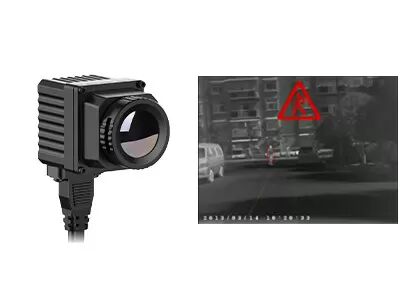

| 강조하다 | 적외선 차량 탑재 열화상 카메라,차량 탑재 열화상 카메라 눈부심 방지,384x288 적외선 열화상 카메라 |
||
제품 설명
미니212G2 256×192/12μm의 냉각되지 않은 소형 적외선 모듈
제품 개요
미니212G2 냉각되지 않은 적외선 소형 모듈은 센서 마이크로의 자체 개발된 TIMO212 적외선 모듈에 기반합니다.적외선 ISP 처리 보드를 추가하면 온도 매트릭스 및 열 이미지를 직접 출력 할 수 있습니다., 고객들의 개발 작업 부하를 크게 줄입니다.
미니어처 크기의 미니212G2 적외선 카메라 모듈, 웨이퍼 레벨 패키지 256×192/12μm 냉각되지 않은 적외선 탐지기로 통합,특히 신흥 시장의 다양하고 변화하는 요구를 충족시키기 위해 설계되었습니다., AIoT (사물들의 인공지능), 기계 비전, 산업 비전, 보안 모니터링 및 야간 관측을 포함합니다.콤팩트한 디자인과 고성능 적외선 탐지 기능으로이 모듈은 전통적인 이미지 솔루션의 한계를 깨고 정확하고 신뢰할 수 있는그리고 다양한 시나리오에서 효율적인 운영.
주요 특징
직선 열영상 출력 소형 모듈
- 자발적으로 개발한 256×192/12μm 웨이퍼 레벨 적외선 탐지기로 장착되어 있으며 상당한 비용 이점을 제공합니다.
- 초소형 구조 설계: 크기가 17×17mm (PCBA) 만이며 무게는 4g에 불과합니다. 공간 제한 애플리케이션에 이상적입니다.
- 통합된 ISP 처리 보드와 차세대 이미지 알고리즘은 명확한 열 이미지를 직접 제공하여 강력한 유연성을 보장합니다.
정밀 탐지, 유연한 구성
- ±2°C까지의 정확도로 고정도 온도 측정; 점, 영역 및 풀프레임 측정을 지원합니다.
- 다양한 관측 요구 사항을 충족시키기 위해 사용할 수 있는 여러 가지 시야 렌즈 옵션
쉬운 통합을 위한 풍부한 인터페이스
- USB2.0 / MIPI / DVP / BT.656 / LVDS 및 기타 디지털 비디오 출력 인터페이스를 제공합니다.
- 산업 표준 인터페이스와 완전히 호환됩니다.
제품 사양
| 모델 | 미니212G2 |
|---|---|
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8~14μm |
| NETD | ≤50mK |
| 출력 데이터 | 14비트 RAW |
| 프레임 속도 | 온도 25Hz, 영상 50Hz |
| 초점 모드 | 집중력 없는 것 |
| 렌즈 (HFOV/FL) | 170.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| 무게 (g) | 71 6.4 4 6.8 |
| PCBA 크기 (mm) | 17x17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS (PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반적인 전력 소비 | 330mW |
| 온도 측정 범위 | -20°C~+550°C (-20°C~+150°C) |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 작동 온도 | -40°C~+70°C |
| 습도 | 5%~85% |
| 저장 온도 | -45°C~+85°C |
| 인증 | RoHS 2.0 / REACH |
산업용 용도
이 제품은 AIoT, 머신 비전, 산업 비전, 보안 모니터링 및 야간 관측과 같은 분야에 적합합니다.
AIOT 애플리케이션:스마트 가정용 기기, 웨어러블 기기, 지능형 환경 모니터와 같은 컴팩트 AIoT 장치에 통합하기에 적합합니다.
산업 비전:산업 장비의 실시간 모니터링, 레이저 처리 및 용접 시나리오, 반도체 탐지 및 기타에 사용할 수 있습니다.
보안 모니터링:불법 침입자를 감지하고 실시간으로 경보를 발사할 수 있습니다.
맞춤형 서비스
- 제품 사용자 정의:산업별 요구사항을 충족시키기 위해 구성 및 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객들에게 실제 시스템 설정 및 운영 교육을 제공
- 새로운 제품과 시장을 위한 공동 혁신:고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
적외선 감지기/열화 카메라 코어는 어떤 산업에서 사용할 수 있습니까?
우리의 열 카메라 모듈은 다음과 같은 많은 산업에서 널리 사용됩니다.
- 온도 촬영:전력 유지보수, 기계 비전, 건물 HVAC, 금속화학 석유화학, 예측 유지보수, 전염병 예방
- 보안 및 모니터링:안전 도시, 인프라 모니터링, 국경 보안, 해상 항해, 광산 안전
- 소방 및 구조:산불 예방, 화재 예방, 수색 및 구조
- 무인 항공기 운반량:장비 검사, 집행 및 구조, 소방 응용, 동물 관찰
- 개인적 비전:야외 여가, 동물 관찰, 집행 순찰
- ADAS:자율주행, 고급 운전자 보조 시스템, 특수 차량
- AIOT:스마트 홈, 스마트 하드웨어, 스마트 케어, 로봇
- 다른 것:향상된 비행 시력 시스템, 가스 탐지, 농업 및 목축, 과학 연구
