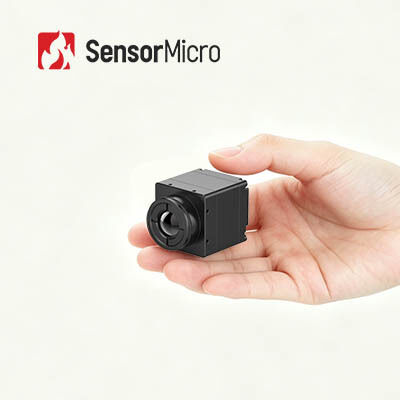

셔터 없는 설계를 갖춘 비냉각식 LWIR VOx 384x288/12μm 적외선 열 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288/12μm | 일반적인 NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 50Hz |
| 시작 시간 | 6s | 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 강조하다 | LWIR 카메라 모듈 코어,640x512 LWIR 카메라 모듈,비냉각 카메라 모듈 |
||
제품 설명
비냉각식 LWIR VOx 384x288 / 12μm 적외선 열 모듈, 열화상 카메라 코어
제품개요
iSE412는 iSE 시리즈 비냉각식 열화상 카메라 모듈의 일부로 384x288/12μm 비냉각식 FPA 적외선 감지기, 전문 신호 처리 회로 및 고급 이미지 처리 알고리즘을 갖추고 있습니다.
이 적외선 열 모듈은 산업 관찰 및 적외선 이미징 응용 분야용으로 설계되었습니다. 다양한 작동 요구 사항을 충족하기 위해 조정 가능한 이미징 매개변수를 지원하고 일관된 성능으로 선명하고 상세한 열 이미지를 제공합니다.
주요 특징
- 더욱 부드러운 시청을 위한 무셔터 디자인
- 작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 조용한 작동으로 기계적 소음 없이 눈에 띄지 않게 사용 가능
- 소형, 경량, 통합 유연성
- 전체 시스템 크기는 25.4×25.4×22.7mm, 베어 코어 무게는 26±1.5g입니다.
- 공간 절약형 구조 설계로 유연한 시스템 레이아웃 및 통합 가능
- 기능이 풍부하고 원활한 통합
- 초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 384×288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 384×288 | |
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7 | Φ36×24.3 |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 |
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
| 셔터 구성 요소 | 선택 과목 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
- 산업비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 머신비전
- 가전제품
자주 묻는 질문
비냉각식 적외선 감지기의 장점은 무엇입니까?
비냉각식 적외선 초점면 감지기는 냉각 장치가 필요하지 않으며 실온에서 작동할 수 있습니다. 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등의 장점을 제공합니다.
귀하의 응용 분야에 적합한 적외선 감지기/열 모듈에 대한 주요 고려 사항은 무엇입니까?
주요 고려 사항은 다음과 같습니다.
- 검출기 해상도
- 픽셀 크기
- NETD
- 이미지 품질
- 렌즈 옵션
- 전력 소비
- 크기와 무게
- 기계 및 전기 인터페이스
- 예산
