384x288 해상도 및 17μm 픽셀 피치 장파 FPA VOx 열 모듈을 갖춘 비냉각식 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 17μm | 프레임 속도 | 25/30/50Hz |
|---|---|---|---|
| 디지털 비디오 | RAW/YUV422 | 아날로그 비디오 | PAL/NTSC |
| NETD | ≤30mK/F1.0/25℃ | 스펙트럼 범위 | 8~14μm |
| 강조하다 | 비냉각 열화상 카메라 코어,17μm 열화상 카메라 코어,FPA 비냉각 열화상 카메라 |
||
제품 설명

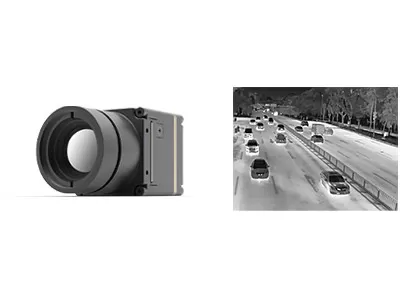

비냉각식 열화상 카메라 코어 장파 FPA 384x288 / 17μm VOx
제품개요
COIN417G3 적외선 카메라 코어는 384x288/17μm WLP(웨이퍼 레벨 패키지) 적외선 감지기, 고성능 신호 처리 회로 및 이미지 처리 알고리즘을 통합합니다. WLP 적외선 감지기는 웨이퍼 레벨 패키징 기술 덕분에 제조 공정이 간단하고 통합이 더 쉬워 대량 생산 및 저비용 생산에 더 적합합니다.
COIN417G3 적외선 모듈은 선명하고 선명한 열화상 표현, 컴팩트한 크기 및 저렴한 비용이 특징입니다. 우리는 비용을 크게 절감하면서 단말기 제품에 쉽게 통합할 수 있는 성숙하고 안정적인 다양한 적외선 열화상 솔루션을 통합업체에 제공합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 디자인
고급 이미지 처리 알고리즘을 갖춘 고성능 웨이퍼 레벨 패키징 감지기를 사용하여 개발되었습니다. - 뛰어난 성능, 뛰어난 이미징
더욱 선명하고 선명한 열화상 이미지를 위한 일반적인 NETD≤30mK 및 차세대 이미지 알고리즘을 사용한 고감도 - 유연한 확장, 신속한 통합
다양한 광학 렌즈 옵션, USB2.0/DVP/LVDS/BT.656 인터페이스 지원, 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인417G3 |
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 384×288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤30mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
|
아날로그 비디오
|
PAL/NTSC
|
|
디지털 비디오
|
RAW/YUV422
|
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,남성) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
|
베어 코어 크기(mm)
|
25.4mm×25.4mm×16.5mm
|
| 벌거벗은 핵심 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN417G3 적외선 카메라 코어는 산업용 비전, 보안 모니터링, 소방 및 구조, 실외, 머신 비전, ADAS 등에 널리 사용됩니다.
우리의 장점
- 풍부한 제품 다양성:다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
- 뛰어난 성능:선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 고감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
- 쉬운 통합:다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
적외선 열화상 측정이란 무엇입니까?
열화상 촬영은 물체 표면 온도 감지를 기반으로 하는 새롭고 효과적인 비침습적 진단 방법입니다. 물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵 형태로 기록되고 시각화됩니다.
적외선 열화상 측정은 어떤 용도로 사용할 수 있나요?
적외선 열화상은 주택 검사를 수행하고 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 확인하는 데 사용할 수 있습니다.
적외선 열화상 측정의 장점은 무엇입니까?
비파괴 검사의 경우 검사가 간단하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 업무 효율성 증대, 인력 및 장비 감가상각비 절감 효과가 있습니다. 의료용 열화상 검사는 인체에 숨겨진 문제를 찾아내는 데 매우 효율적이며 방사선과 통증 없이 100% 안전하므로 조기 건강 검진에 이상적인 도구입니다.
