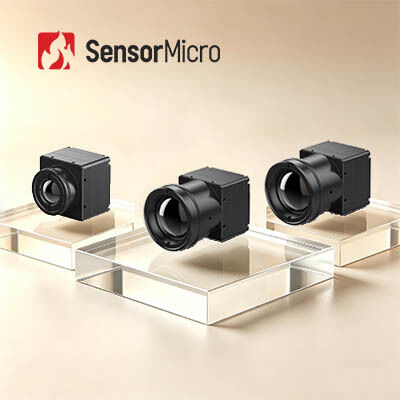

640x512 해상도 12μm 픽셀 크기 LWIR 카메라 코어 ≤25mK NETD를 통해 명확한 열 영상을 촬영
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 베어 코어 크기 | 25.4mm×25.4mm×15.7mm | 베어 코어 무게 | 15±1g |
|---|---|---|---|
| 해결 | 640x512 / 12μm | NETD | ≤25mK/F1.0/25℃ |
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25/30/50Hz |
| 강조하다 | 12μM 열화상 코어,LWIR 열화상 코어,AIoT 열화상 코어 |
||
제품 설명

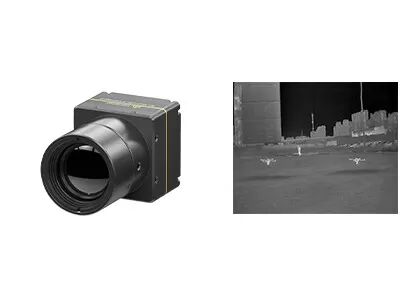

선명한 이미징 및 보안 모니터링을 위한 LWIR 640x512 / 12μm 열 이미징 코어
제품개요
COIN612G2는 COIN 시리즈 적외선 열화상 카메라 모듈 중 하나입니다. 640×512/12μm ApexCore 웨이퍼 레벨 적외선 감지기, 고성능 신호 처리 회로 및 고급 이미지 처리 알고리즘을 통합합니다.
COIN612G2 적외선 카메라 코어는 25mK NETD 미만과 640x512 IR 픽셀의 해상도로 선명하고 상세한 열 이미지를 제공합니다. USB 2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스, RAW/YUV 이미지 데이터 출력 및 직렬 포트 제어를 지원하는 이 가볍고 컴팩트한 모듈을 사용하면 열화상 카메라 및 적외선 보안 카메라를 포함한 다양한 적외선 제품에 쉽게 구성하고 통합할 수 있습니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 솔루션:주류 FPA와 고급 이미지 처리 알고리즘을 결합한 NETD ≤25mK의 고성능 ApexCore 웨이퍼 레벨 적외선 감지기
- 조밀한 구조, 경량 디자인:크기: 25.4×25.4×15.7mm, 무게: 15±1g, 소비전력 ≤0.65W
- 다양한 구성, 신속한 통합:다양한 렌즈 옵션, USB 2.0/DVP/LVDS/BT.656 인터페이스 지원, 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인612G2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4×25.4×15.7 |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612G2 비냉각식 FPA LWIR 열화상 카메라 모듈은 보안 모니터링, 산업 비전, 실외 관찰, 소방 및 구조, ADAS, 머신 비전 등에 널리 사용됩니다.
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
1. 적절한 적외선 감지기 해상도를 선택하는 방법은 무엇입니까?
이는 제품의 실제 요구 사항과 응용 프로그램에 따라 달라지며 가격도 고려해야 할 요소입니다. 이미지 품질 요구 사항이 높지 않은 경우 120x90, 256x192 또는 400x300과 같이 해상도가 낮은 적외선 감지기를 선택할 수 있습니다. 원격 모니터링과 같은 특수 목적을 위해 매우 선명한 이미지가 필요한 애플리케이션의 경우 1280x1024의 고해상도 적외선 감지기를 선택하십시오.
2. 열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까?
• 회색 흰색은 온도 차이가 작은 대상에 더 적합합니다.
• 문제 지점을 식별해야 하는 장면에는 빨간색과 파란색이 더 적합합니다.
• 아이언 레드는 전력 산업의 표준 색상 팔레트입니다.
참고: 어떤 팔레트를 선택하든 열 온도 측정값은 변경되지 않습니다.
3. 적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까?
• 표준 렌즈는 적절한 거리를 가진 일반 대상을 충족할 수 있습니다.
• 망원 렌즈는 장거리에서 관찰해야 하는 비교적 작은 대상에 적합합니다.
• 가까운 거리에 있는 물체를 더 자세히 보려면 광각 렌즈가 더 좋습니다.
• 매크로 렌즈는 칩 회로와 같이 가까운 거리에 있는 매우 작은 대상을 볼 수 있도록 설계되었습니다.
